Detalhes do produto:
|
| Aplicação: | líquidos, poeira, sólidos | Artigo NÃO.: | NYRD808 |
|---|---|---|---|
| Formulário da antena: | Tipo da barra, tipo da gota da água | Material da antena: | 、 316 do、 304 de PTFE |
| Escala de medição: | 35m, 40m, 80m | Precisão da medida: | 0.05%~0.1%F.S |
| Realçar: | medidor nivelado do radar de 80m,Medidor nivelado 20G do radar contínuo da poeira,Tipo líquido transmissor do radar do vapor do nível |
||

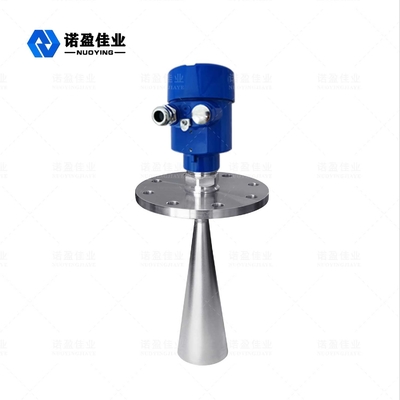

A grande medição varia medidor nivelado do radar 20G de 80m para o sólido líquido da poeira do vapor
Princípio de funcionamento
A antena do nível do objeto do radar transmite pulsos da micro-ondas da janela e transmite-os para baixo através da antena. Após ter tocado na superfície do meio medido, a onda do pulso é refletida para trás e recebida outra vez pelo sistema da antena, e o sinal é transmitido ao circuito eletrônico e convertido automaticamente no sinal do nível do objeto < because="" of="" the="" extremely="" fast="" propagation="" speed="" of="" the="" pulse="">
Referência da medida: superfície de selagem da parte inferior ou da flange da linha.
Nota: Ao usar o sincronismo nivelado do radar, é necessário assegurar-se de que o nível material o mais alto não possa entrar na área cega da medida (a área mostrada em D na figura).
Característica de Dsign
◎A antena é demasiado pequena, fácil instalar; radar do Não-contato, nenhum desgaste, nenhuma poluição.
◎Não é afetado quase pela corrosão, pela espuma, por mudanças médias da densidade, da temperatura e da pressão.
◎O ambiente sério da poeira tem pouco efeito no trabalho do medidor nivelado de alta frequência.
◎Tem um comprimento de onda mais curto e uma reflexão melhor contra uma superfície contínua inclinada.
◎O ângulo de feixe é pequeno e a energia é concentrada, que aumenta a capacidade do eco e é conducente a evitar objetos da interferência.
◎A área cega da medida é menor, para a medida pequena do cilindro igualmente conseguirá bons resultados.
◎A relação de relação sinal-ruído alta permite o melhor desempenho mesmo sob circunstâncias de flutuação.
◎De alta frequência, é a melhor escolha para medir meios constantes dielétricos contínuos e baixos.
Parâmetro técnico
| Aplicação | Todos os tipos dos líquidos (corrosão forte, baixa constante dielétrica, agitação, vapor, cristalização, condensação, pasta, alta temperatura e alta pressão, etc.) |
| Todos os tipos da poeira (poeira forte, poeira de flutuação, pó do cimento, pó de cal, cinza de mosca, cristalização e outras ocasiões) | |
| Vários sólidos (grão, pedras pequenas, minério de ferro, carvão, etc.) | |
| Número do artigo | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD- SL | |

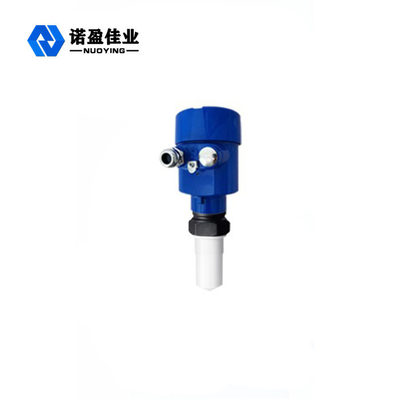

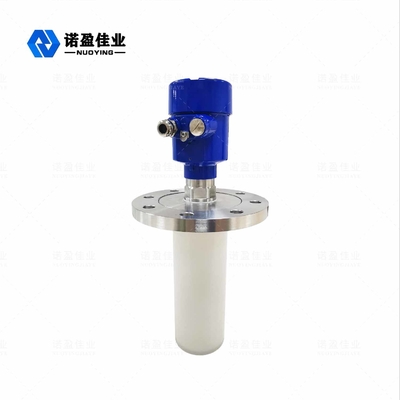

| Formulário da antena | Tipo da barra, tipo da gota da água, tipo da placa, tipo do chifre, tipo da superfície, tipo da lente |
| O material da antena | PTFE, 304.316, PP, PFA |
| Escala de medição | 10m, 20m, 30m, 35m, 40m, 80m |
| Precisão da medida | 0.05%~0.1%F.S |
| Fonte de alimentação | 24VDC (dois fio, de quatro fios), 220VAC |
| Saída do sinal | 4-20mA/HART/RS485/Modbus… |
| A temperatura do processo | -40~+130℃, - 40~+150℃, - 40~+2600℃, - 40~+1200℃ |
| Pressão do processo | -0.1~0.3Mpa, - 0.1~2.0Mpa, - 0.1~4.0Mpa, |
| Conexão do processo | Linha, suporte, flange, braçadeira da saúde (opcional) |
| Relação elétrica | M20x1.5, 1/2” NPT |
| Categoria da proteção | IP65, IP67, IP68 (opcionais) |
| Categoria à prova de explosões | ExiaIICT6 GA, ExdIICT6 Gb (segundo as indicações do certificado) |
