Detalhes do produto:
|
| Aplicação: | menos do que 3°, apropriado para o espaço estreito | Produto NÃO.: | NYRD900 |
|---|---|---|---|
| Frequência: | 76GHz~81GHz | Formulário da antena: | Antena de lente, antena de lente anticorrosiva |
| Material da antena: | 、 304+PTFE DE PTFE | Escala de medição: | 0.08~150m |
| Precisão: | 0.05%~0.1%F.S | Fonte de alimentação: | 24VDC、 220VAC |
| Realçar: | Transmissor nivelado do radar de PTFE,Medidor nivelado de medição do radar do vapor do gás,medidor nivelado do radar de alta temperatura de 0.08m |
||

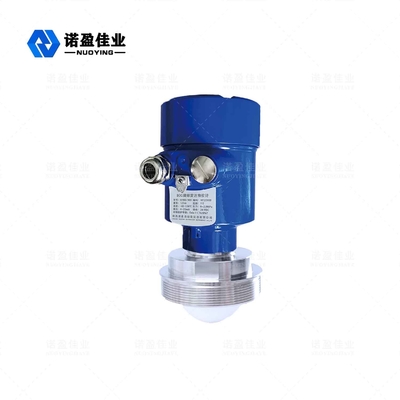

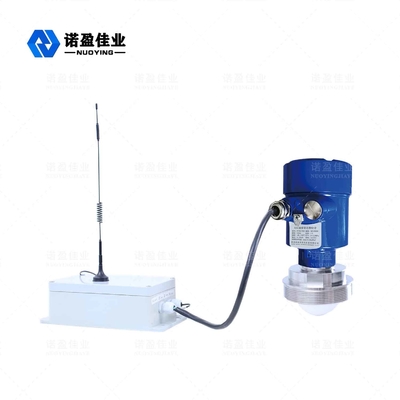

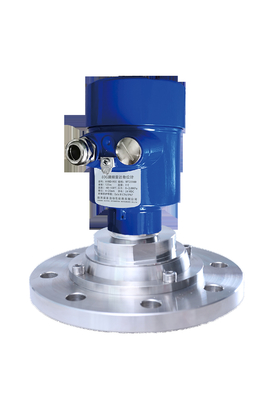

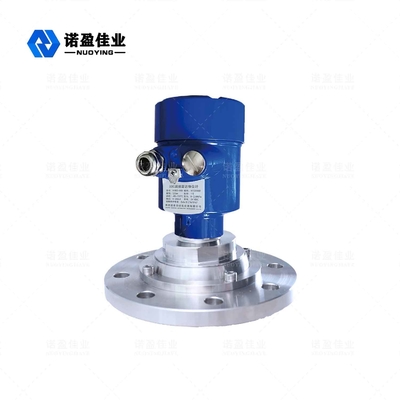

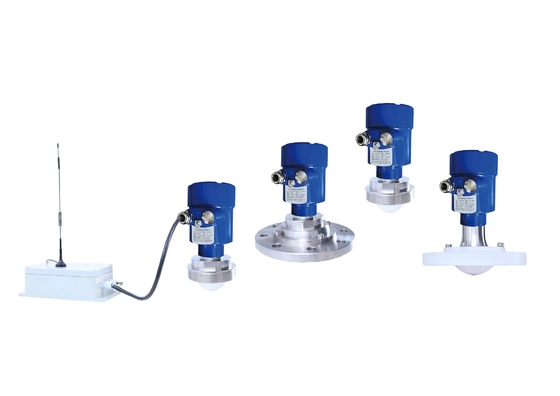

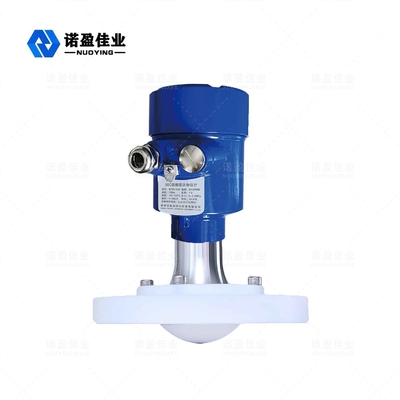

Medidor nivelado de medição 76GHz~81GHz 0.08~150m do radar de alta temperatura do vapor 80G do gás
Onda eletromagnética de onda de milímetro: geralmente o comprimento de onda do domínio de frequência de 30-300ghz é 1~10 milímetros) da onda eletromagnética chamados a onda de milímetro, que é ficada situada na escala de comprimento de onda da interseção da micro-ondas e da onda distante-infravermelha três, assim que tem as características de dois tipos do espectro. A faixa 76-81ghz é por muito menos região compreendida e aplicada do desenvolvimento.
Característica de Dsign
* bom desempenho transiente: Baseado na microplaqueta auto-em desenvolvimento do RF da onda de milímetro do CMOS, consiga uma estrutura mais apertada do RF, uma relação de relação sinal-ruído mais alta.
* largura de banda 5GHz de trabalho, de modo que o produto tenha uma definição da medida e uma precisão mais altas da medida.
* coerência, geração sísmica da água do dipolo conduzida por efeitos diferenciais atuais ou não-lineares coerentes da frequência de pulsos coerentes do laser
* baixa energia; A energia do fotão da milímetro-onda é somente alguns volts do millielectron, e o fenômeno da ionização do raio X e da destruição de a substância a ser detectada não ocorrerá, assim que não é fácil destruir a substância a ser detectada.
* a penetração forte, para o material não-polar tem uma penetração forte, muitos materiais não-polares não metálicos neste raio que da faixa a absorção é pequena, , pode consequentemente ser usado para detectar a estrutura interna dos materiais. Por exemplo, cerâmico/cartão/plástico/espuma etc. seja transparente ao a radiação eletromagnética nesta faixa e pode igualmente ser usada para a monitoração de segurança do aeroporto/estação, tal como a detecção da maquinaria/explosivos e drogas, ou para a detecção de solda da placa de circuito.
* fácil ser absorvido por moléculas polares, esta faixa tem menos a dispersão em substâncias do não-uniforme, pode detectar e medir o índice da água vapor. Podem igualmente ser analisados por seu espectro característico para estudar o controle material da composição ou da qualidade.
Parâmetro técnico
| Aplicação | O ângulo da emissão da onda eletromagnética é menos do que 3°, apropriado para a medida do tubo do espaço estreito ou da onda guiada |
| Apropriado para a grande tolerância do armazenamento (150m) e o armazenamento pequeno do cilindro “área cega pequena” | |
| Elevada precisão, nível alto da higiene e outros lugares da medida | |
| As condições de processo são complexas (agitação, barra do calefator, escada, telhado de flutuação, poeira forte, vapor forte, etc.) | |
| Número do artigo | NYRD900 |
| Frequência da transmissão | 76GHz~81GHz, largura 5GHz da frequência da varredura de FM |
| Formulário da antena | Antena de lente, antena de lente anticorrosiva |
| O material da antena | PTFE, 304+PTFE |
| Escala de medição | 0.08~150m |
| Precisão da medida | 0.05%~0.1%F.S |
| Fonte de alimentação | 24VDC, 220VAC |
| Saída do sinal | 4-20mA/HART/RS485/Modbus… |
| A temperatura do processo | -40~130℃, - 40~260℃ (≥260℃customizable) |
| Pressão do processo | -0.1~2.0Mpa |
| Conexão do processo | Linha, suporte, flange, braçadeira sanitária (opcional) |
| Categoria da proteção | IP65, IP67, IP68 (opcionais) |
| Categoria à prova de explosões | ExiaIICT6 GA, ExdIICT6 Gb (segundo as indicações do certificado) |
Se você tem quaisquer outras perguntas mais adicionais, contacte-nos por favor. Nós processaremos seus pedidos o mais cedo possível.
