Detalhes do produto:
|
| Aplicação típica: | Líquido, poeira | MODELO DO PRODUTO: | NYRD803T |
|---|---|---|---|
| Amostra do eco: | 55 vezes /s | Escala da medida: | 20m, 35 m |
| Fonte de alimentação: | 24VDC (fio dois, de quatro fios) | Saída do sinal: | RS485/Modbus |
| Temperatura do processo: | -40~ +130°C | Pressão do processo: | -0.1~2.0MPa |
| Realçar: | Medidor nivelado do radar 6g inteligente,Não medidor nivelado 20m do radar do metal,Interruptor nivelado do radar da linha da flange |
||

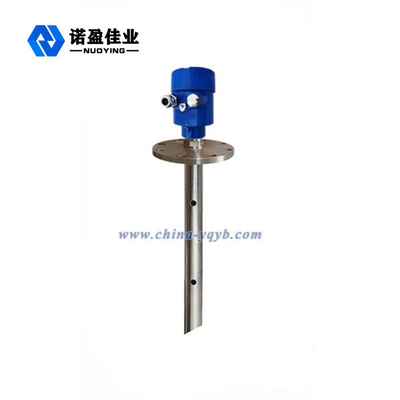

Os recipientes do metaloide flangeiam medidor nivelado do radar 6g inteligente da linha
princípio de funcionamento nivelado do medidor do radar 6g
A antena recebe o pulso refletido da micro-ondas e transmite-o ao circuito eletrônico. O microprocessador processa o sinal e identifica o eco gerado pelo micro pulso na superfície do material. A identificação correta do sinal do eco é terminada pelo software do pulso, e a precisão pode alcançar o nível do milímetro. A distância D da superfície material é proporcional ao curso T do tempo do pulso:
D=C×T/2, onde C está a uma velocidade da luz
Desde que a distância E do tanque vazio é sabida, a posição L do objeto é: L= E-D
Incorporando a altura vazia E do tanque (= zero), a altura completa F do tanque (= série completa) e alguns parâmetros da aplicação, os parâmetros da aplicação adaptarão automaticamente o medidor ao ambiente de medição, correspondendo à saída 4-20mA.
parâmetro técnico do medidor nivelado do radar 6g
| Material da antena | PTFE, 304.316 |
| Amostra do eco | 55 vezes /s |
| Escala da medida | 20m, 35 m |
| Precisão da medida | 0,05% ~ 0,1% F.S |
| Fonte de alimentação | 24VDC (dois fio, de quatro fios), 220VAC |
| Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
| Temperatura do processo | -40~ +130°C, - °C 40~ +250 |
| Pressão do processo | -0.1~0.3MPa, -0.1~2.0MPa, - 0.1~4.0MPa |
| Conexão do processo | Linha, suporte, flange, (opcional) |
| Relação elétrica | M20×1.5, ½ “NPT |
| Categoria da proteção | IP 65, IP 67, IP 68 (opcional) |
| Categoria à prova de explosões | ExiaIICT6Ga, ExdIICT6Gb (veja o certificado para detalhes) |
