Detalhes do produto:
|
Tipo de meios: | Líquido, gás, vapor | Diâmetro nominal: | 50mm≤DN≤1200mm |
---|---|---|---|
Pressão nominal: | PN≤31.4MPa | Β da relação de abertura: | 0.10≤β≤0.75 |
Classe da precisão: | ± 0.5%, ± 1.0% | Material da tubulação: | Aço carbono, de aço inoxidável, outro |
Escala do número de Reynolds: | Quando 0.10≤β≤0.56, 5000≤ReD; quando 0.56≤β≤0.75, 10000≤ReD | Método da conexão: | Flangeia a conexão, conexão da soldadura de extremidade |
Realçar: | Sensor antiparasitário do medidor de fluxo do ar,Choque o medidor de fluxo da massa do regulador de pressão da resistência,Medidor de fluxo duplo 50mm da massa do gás da escala |
Bom medidor de fluxo duplo antiparasitário forte do dispositivo do regulador de pressão da escala da capacidade NY-SL da resistência de choque

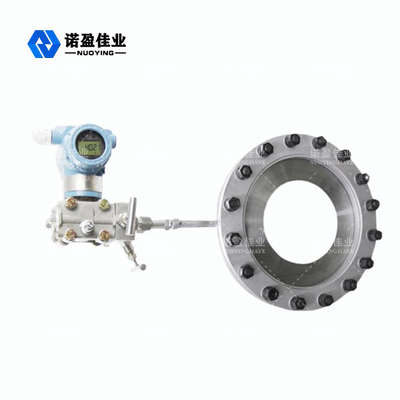

Descrição do produto dupla do medidor de fluxo do dispositivo do regulador de pressão da escala de NY-SL
O medidor de fluxo de estrangulamento padrão da pressão diferencial tem as características de nenhuns peças moventes, boa resistência de choque, capacidade antiparasitária forte, uso e verificação conveniente, etc.
Amplamente utilizado na produção industrial. A relação da escala do medidor de fluxo de estrangulamento padrão da pressão diferencial é sobre o 1:3 a 1: 4. Quando a relação da escala é ampliada, é difícil assegurar a precisão da medida. Com o desenvolvimento da indústria moderna e a melhoria de exigências do processo do usuário, a relação da escala exige-a é 1:10, ou mesmo mais alta, especialmente quando o medidor de fluxo é usado para o pagamento da medida e do comércio, que exige a relação de uma precisão mais alta e de uma escala mais larga. De acordo com as exigências dos usuários, nossa empresa desenvolveu um tipo inteligente da pressão diferencial da duplo-escala o medidor de fluxo, da teoria para praticar, resolve os problemas que têm flagelado usuários por muito tempo.
Os medidores de fluxo inteligentes da duplo-escala usam geralmente dois sensores da pressão diferencial com uma escala alta e uma baixa escala, e o limite superior da pressão diferencial da baixa escala é o limite superior da escala alta.
Os 17,32% FS, medidor de fluxo da pressão diferencial da duplo-escala são amplamente utilizados no petróleo, no produto químico, na metalurgia, na energia elétrica e nas outras indústrias.
Característica de projeto dupla do medidor de fluxo do dispositivo do regulador de pressão da escala de NY-SL
1. O medidor de fluxo inteligente da pressão diferencial da duplo-escala, para um dispositivo de estrangulamento, devido à introdução de um sensor da pressão de diferencial da baixo-escala e de um sensor da pressão diferencial da alto-escala e à conexão sem emenda das saídas, um tipo da pressão diferencial o medidor de fluxo transforma-se dois medidores de fluxo da pressão diferencial com as escalas de alto e baixo, compartilhando de uma unidade de transmissão inteligente, assim melhorando extremamente a precisão da medida do fluxo da baixa escala.
2. O medidor de fluxo da pressão diferencial de uma única escala, após ter introduzido a compensação não-linear do coeficiente C da saída e a compensação não-linear do coeficiente da expansão, e equipado com um transmissor de pressão diferencial da elevada precisão, a relação da escala pode alcançar 1: 10. A relação da escala do medidor de fluxo da pressão diferencial pode alcançar o 1:65, que melhora extremamente a precisão de sistema na baixa escala.
3. A estrutura integrada elimina a distorção da transmissão do sinal da pressão diferencial e assegura a precisão do sistema.
4. Estabilidade excelente, confiança e desempenho antivibração.
5. Assegura a adaptação à alta temperatura, à alta pressão, à baixa pressão estática, ao baixo caudal e ao líquido da baixa densidade, e é conveniente mudar a escala.
6. Contanto que for projetado, fabricado, instalado e usado de acordo com o padrão, a precisão especificada pode ser obtida sem calibração real do fluxo.
Do medidor de fluxo duplo do dispositivo do regulador de pressão da escala de NY-SL parâmetros técnicos
Número do produto | NY-SL |
tipo de meios | líquido, gás, vapor |
Diâmetro nominal | 50mm≤DN≤1200mm |
Pressão nominal | PN≤31.4MPa |
Escala do número de Reynolds | Quando 0.10≤β≤0.56, 5000≤ReD; quando 0.56≤β≤0.75, 10000≤ReD |
Β da relação de abertura | 0.10≤β≤0.75 |
Classe da precisão | ± 0.5%, ± 1.0% |
Método da conexão | Flangeia a conexão, conexão da soldadura de extremidade |
Material da tubulação | Aço carbono, de aço inoxidável, outro |
Nível da pressão | ≤0.25MPa, ≤0.6MPa ...... ≤32.0MPa |
