Detalhes do produto:
|
| Tipo de meios: | Líquido, gás, vapor | Diâmetro nominal: | 25mm≤DN≤1200mm |
|---|---|---|---|
| Pressão nominal: | PN≤25MPa | temperatura de funcionamento: | t≤350℃ |
| Classe da precisão: | ± 0.5%, ± 1.0% | Material da tubulação: | Aço carbono, de aço inoxidável, outro |
| Comprimento de tubulação reto: | A tubulação reta dianteira é 1~3D, e a tubulação reta traseira é 3~5D | Método da conexão: | Flangeia a conexão, conexão da soldadura de extremidade |
| Realçar: | Medidor de fluxo maciço cuneiforme,Medidor de fluxo da cunha da medida da precisão alta,medidor de fluxo 25MPa cuneiforme |
||

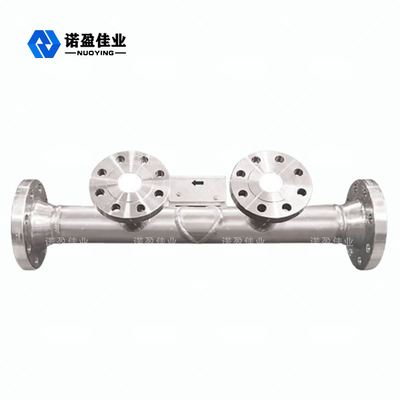

Precisão alta da medida fácil instalar o uso e manter o medidor de fluxo da cunha de NY-XX
Descrição do produto do medidor de fluxo da cunha de NY-XX
O medidor de fluxo da cunha é um medidor de fluxo que meça o fluxo por um elemento de estrangulamento V-dado forma. Seu ângulo superior arredondado é descendente, que é conducente à passagem lisa dos líquidos que contêm partículas suspendidas ou de líquidos viscosos, e não produzirá a estagnação a montante do membro de estrangulamento. 500mPa·S, usado para a medida do fluxo da pasta, da polpa do minério, do óleo bruto arenoso, da água de esgoto, do óleo pesado, do óleo residual e de outros meios decontenção do suspensão e os líquidos tais como o baixo número de Reynolds. Pode igualmente ser usado para a medida do fluxo de meios do gás e do vapor. Este produto é usado para vários gás, especialmente para a medida do fluxo do gás sujo e do gás natural.
Característica de projeto do medidor de fluxo da cunha de NY-XX
1. O uso do tipo peças de estrangulamento de “V” do corpo pode eliminar a área estagnante e impedir que o sistema se obstrua.
2. O número de Reynolds tem uma vasta gama de aplicações. Quando o número de Reynolds é 500, o relacionamento quadrado entre a pressão diferencial e o fluxo está mantido ainda.
3. O transmissor de pressão diferencial pode sinais elétricos da saída de 4 a 20 miliampères, que é conveniente para o uso com vários instrumentos.
4. Fácil instalar, usar-se e manter.
5. Precisão alta da medida, incerteza expandida da calibração do fluxo: ±0.5%~±0.2% (calibração da água ou calibração do óleo).
6. Tem a boa estabilidade a longo prazo e é elogiado por usuários como um instrumento da taxa da zero-falha.
7. O único medidor é rachado, e a escala pode ser expandida substituindo a cunha (meio).
8. Vários estilos:
Tipo ordinário: A relação da rejeição está dentro da escala de 1: , e o erro não-linear do coeficiente de fluxo é ≤±1%.
Tipo de capacidade elevada: A relação da rejeição está dentro de 1: a incerteza expandida da calibração do fluxo é ±0.5%~±0.2%
Parâmetros técnicos do medidor de fluxo da cunha de NY-XX
| Número do produto | NY-XX |
| tipo de meios | líquido, gás, vapor |
| Diâmetro nominal | 25mm≤DN≤1200mm |
| Pressão nominal | PN≤25MPa |
| Escala do número de Reynolds | O vermelho pode ir tão baixo como 300 e tão alto como 106+ |
| Temperatura de funcionamento | t≤350℃ |
| Classe da precisão | ± 0.5%, ± 1.0% |
| Comprimento de tubulação reto | A tubulação reta dianteira é 1~3D, e a tubulação reta traseira é 3~5D |
| Método da conexão | Flangeia a conexão, conexão da soldadura de extremidade |
| Material da tubulação | Aço carbono, de aço inoxidável, outro |
| Nível da pressão | ≤0.25MPa, ≤0.6MPa ...... ≤10.0MPa |
