Detalhes do produto:
|
| Aplicação típica: | Partículas de poeira contínuas | Formulário da antena: | Tipo da barra, tipo da gota da água, tipo da placa, tipo do chifre, tipo da superfície, tipo da lent |
|---|---|---|---|
| Escala de Meaturing: | 80M | precisão da medida: | 0.05%~0. 1%F.S |
| Fontes de alimentação: | 24VDC (dois-fio, de quatro fios) | A conexão do processo: | flange, braçadeira (opcional) |
| Categoria de /IP da categoria da proteção: | IP67 (opcional) | perigosa categoria da explosivo-prova: | ExialICT6 GA (opcional) |
| Realçar: | medidor nivelado do radar 26G sábio,Medidor nivelado do radar cristalino do vapor,Instrumento nivelado do radar cristalino |
||

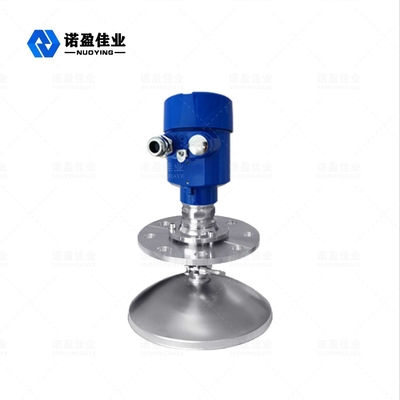

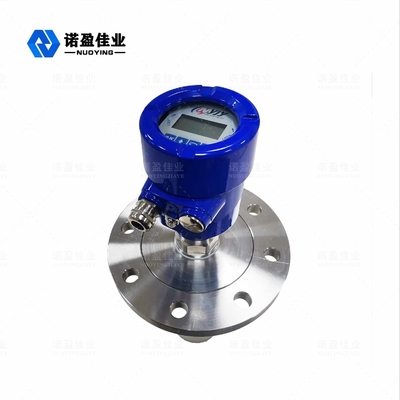

medidor nivelado do radar 26G de alta frequência inteligente para as partículas de poeira contínuas NYRD 810
Princípio de funcionamento de medidor nivelado do radar 26G de alta frequência inteligente para as partículas de poeira contínuas NYRD 810
Os sensores nivelados da série do medidor do radar (NYRD80X) são instrumentos de medição deflutuação do nível do radar do pó da poeira 26GHz e do cimento, medindo a distância máxima até 80 medidores. A antena é aperfeiçoada mais, e os microprocessadores rápidos novos podem executar a análise do sinal de uma taxa mais alta e o processamento, permitindo o medidor de ser usado em condições complexas da medida tais como locais de funcionamento deflutuação do pó da poeira e do cimento da reação e o escaninho contínuo.
No que diz respeito à diferença de tempo ultrassônica do lançamento receber e ganhou para determinar o nível de som, os sinais da micro-ondas são processados por dispositivos eletrónicos e convertidos finalmente nos sinais elétricos relativos ao nível do objeto
Referência da medida: superfície de selagem da parte inferior ou da flange da linha.
Nota: Ao usar o sincronismo do nível do radar, certifique-se de que o nível material o mais alto não pode entrar na área cega da medida (a área mostrada em D na figura).
As características de projeto do medidor nivelado do radar 26G de alta frequência inteligente para as partículas de poeira contínuas NYRD 810
◎O tamanho da antena é pequeno, fácil instalar; radar do Não-contato, nenhum desgaste, nenhuma poluição.
◎quase imune à corrosão e à espuma; Não afetado por mudanças médias da densidade, da temperatura e da pressão.
◎O ambiente sério da poeira tem pouca influência no trabalho do medidor nivelado de alta frequência.
◎Comprimento de onda mais curto, melhor reflexão em superfícies contínuas inclinados.
◎O ângulo de feixe é pequeno, a energia é concentrada, que aumenta a capacidade do eco e é conducente evitar objetos da interferência.
◎A área cega de medição é menor, para a medida pequena do tanque igualmente conseguirá bons resultados.
◎A relação de relação sinal-ruído alta, mesmo no caso das flutuações pode igualmente obter o melhor desempenho.
o caso das flutuações pode igualmente obter o melhor desempenho.
◎De alta frequência, é a melhor escolha para medir o meio constante dielétrico contínuo e baixo. De alta frequência, é a melhor escolha para medir o meio constante dielétrico contínuo e baixo.
Parâmetros técnicos do medidor nivelado do radar 26G de alta frequência inteligente para as partículas de poeira contínuas NYRD 810
| Aplicação típica | Partículas de poeira contínuas |
|
modelo do produto
|
NYRD810 |
| Formulário da antena | Vara, gota da água, plano, trombeta, superfície jogada, lente |
| Material da antena | 316L (opcional) |
| escala de medição | 80m |
| precisão da medida | 0.05%~0.1%F.S |
| Tensão de fonte de alimentação | 24VDC (de quatro fios) |
| saída do sinal | 4… 20mA/HART/RS485/Modbus… |
| Temperatura do processo | -40~+130℃ |
| Pressão do processo | -0.1~4.0MPa, |
| enlace do procedimento | flange (opcional) |
| Relação elétrica | M20*1.5, ″ NPT DO ½ |
| níveis de proteção | IP67 (opcional) |
| classificação à prova de explosões | Exia II CT6 (veja o certificado para detalhes) |
Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários.
