Detalhes do produto:
|
| Aplicação típica: | Líquido facilmente cristalizado, orvalhado, fortemente corrosivo, pó | Formulário da antena: | Tipo de Gota de Água |
|---|---|---|---|
| Material da antena: | PTFE | Relação elétrica: | M20X1.5, % de ~NPT |
| Precisão da medida: | 0.05%~0. 1%F.S | Escala de Meaturing: | 40M |
| A temperatura do processo: | -40~+260 " C | A pressão do processo: | -0. 1~2.0MPa |
| Realçar: | Medidor nivelado do radar multifuncional,Instrumento nivelado do radar concreto contínuo do pó,Transmissor nivelado inteligente do radar químico |
||

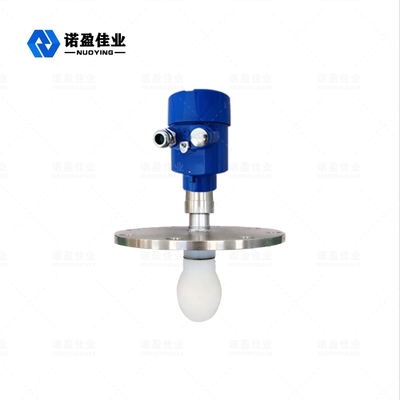

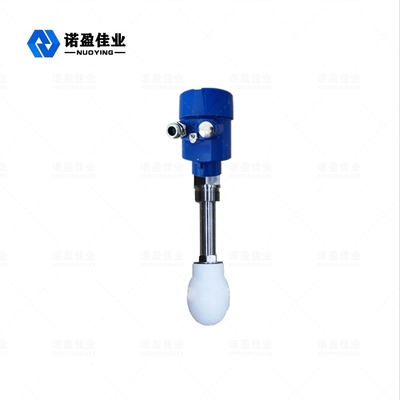

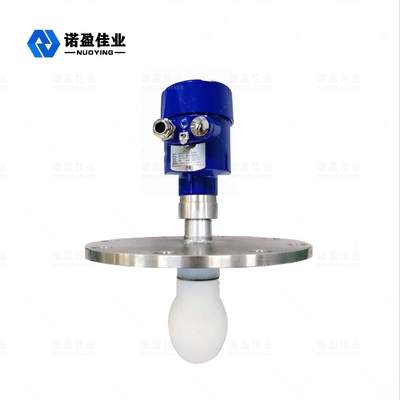

Medidor nivelado do radar de NYRD SD Multifuctional para o líquido/pó corrosivos fortes
Princple de trabalho do medidor nivelado do radar de NYRD SD Multifuctional para o líquido/pó corrosivos fortes
Os sensores nivelados da série do SD do medidor do radar são instrumentos de medição de alta frequência do nível do radar 26GHz, medindo a distância máxima até 80 medidores. A antena é aperfeiçoada mais, e os microprocessadores rápidos novos podem executar a análise do sinal de uma taxa mais alta e o processamento, permitindo o medidor de ser usado em condições corrosivas da medida tais como os tanques da reação e o escaninho contínuo.
de acordo com a diferença de tempo ultrassônica do lançamento a receber e ser conhecido para determinar o nível de som, os sinais da micro-ondas são processados por dispositivos eletrónicos e convertidos finalmente nos sinais elétricos mudados ao nível do objeto
Referência da medida: superfície de selagem da parte inferior ou da flange da linha.
Nota: Ao usar o sincronismo do nível do radar, certifique-se de que o nível material o mais alto não pode entrar na área cega da medida (a área mostrada em D na figura).
Características de projeto do medidor nivelado do radar de NYRD SD Multifuctional para o líquido/pó corrosivos fortes
◎O tamanho da antena é pequeno, fácil instalar; radar do Não-contato, nenhum desgaste, nenhuma poluição.
◎quase imune à corrosão e à espuma; Não afetado por mudanças médias da densidade, da temperatura e da pressão.
◎O ambiente sério da poeira tem pouca influência no trabalho do medidor nivelado de alta frequência.
◎Comprimento de onda mais curto, melhor reflexão em superfícies contínuas inclinados.
◎O ângulo de feixe é pequeno, a energia é concentrada, que aumenta a capacidade do eco e é conducente evitar objetos da interferência.
◎A área cega de medição é menor, para a medida pequena do tanque igualmente conseguirá bons resultados.
◎A relação de relação sinal-ruído alta, mesmo no caso das flutuações pode igualmente obter o melhor desempenho.
o caso das flutuações pode igualmente obter o melhor desempenho.
◎De alta frequência, é a melhor escolha para medir o meio constante dielétrico contínuo e baixo. De alta frequência, é a melhor escolha para medir o meio constante dielétrico contínuo e baixo.
Parâmetros técnicos do medidor nivelado do radar de NYRD SD Multifuctional para o líquido/pó corrosivos fortes
| Aplicação típica | Líquido facilmente cristalizado, orvalhado, fortemente corrosivo, pó |
|
modelo do produto
|
|
| NYRD-SD | |
|
Formulário da antena
|
plano
|
| Material da antena | PTFE, 316L (opcionais) |
| escala de medição | 40m |
| precisão da medida | 0.05%~0.1%F.S |
| Tensão de fonte de alimentação | 24VDC (fio dois, de quatro fios) |
|
saída do sinal
|
4… 20mA/HART/RS485/Modbus… |
| Temperatura do processo | -40~+260℃ |
| Pressão do processo |
-0.1~2.0MPa
|
| enlace do procedimento | flange (opcional) |
| Relação elétrica | M20*1.5, ″ NPT DO ½ |
| níveis de proteção | IP67 (opcional) |
| classificação à prova de explosões | Exia II CT6 GA (veja o certificado para detalhes) |
Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários.
