Detalhes do produto:
|
A temperatura do processo: | -40~+130 " C | A pressão do processo: | -0. 1~0. 3MPa |
---|---|---|---|
A conexão do processo: | Linha, suporte, flange, braçadeira sanitária (opcional) | Categoria de /IP da categoria da proteção: | M20X1.5, % de ~NPT |
perigosa categoria da explosivo-prova: | ExialICT6 GA, Exd IICT6 Gb (veja o certificado para detalhes) | Material da antena: | 、 PFA DOS PP DO、 DO、 316 DO、 304 DE PTFE |
precisão da medida: | 10m | Aplicação típica: | Todos os tipos do líquido corrosivo |
Realçar: | Interruptor nivelado 26G do radar do gás,O nível do radar da linha provê Noncontact,Transmissor do radar da onda guiada do gás |

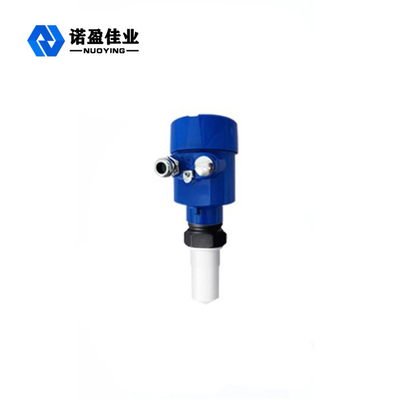

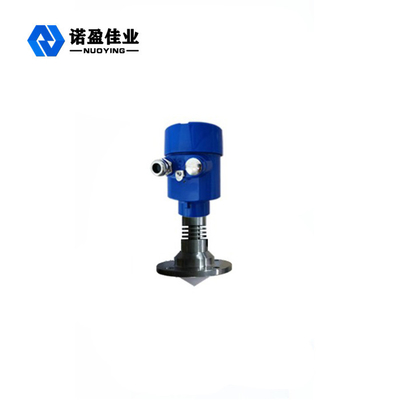

Contato nivelado do transmissor NYRD805 do radar inteligente pequeno de G do anjo 26 do feixe não
princípio de funcionamento de contato nivelado do transmissor NYRD805 do radar inteligente pequeno de G do anjo 26 do feixe não
A antena nivelada do radar emite-se os pulsos estreitos da micro-ondas, que são transmitidos para baixo através da antena. Depois que a onda do pulso toca na superfície do meio medido, reflete-se para trás e está recebido pelo sistema da antena outra vez, e o sinal é transmitido à peça do circuito eletrônico e convertido automaticamente em um sinal nivelado (porque a velocidade da propagação do pulso é extremamente rápida, a onda eletromagnética alcança o alvo e é refletida de volta ao receptor. O tempo onde toma para ir para a frente e para trás é quase instantâneo)
Referência da medida: superfície de selagem da parte inferior ou da flange da linha.
Nota: Ao usar o sincronismo do nível do radar, certifique-se de que o nível material o mais alto não pode entrar na área cega da medida (a área mostrada em D na figura).
Características de projeto do contato nivelado do transmissor NYRD805 do radar inteligente pequeno de G do anjo 26 do feixe não
◎O tamanho da antena é pequeno, fácil instalar; radar do Não-contato, nenhum desgaste, nenhuma poluição.
◎quase imune à corrosão e à espuma; Não afetado por mudanças médias da densidade, da temperatura e da pressão.
◎O ambiente sério da poeira tem pouca influência no trabalho do medidor nivelado de alta frequência.
◎Comprimento de onda mais curto, melhor reflexão em superfícies contínuas inclinados.
◎O ângulo de feixe é pequeno, a energia é concentrada, que aumenta a capacidade do eco e é conducente evitar objetos da interferência.
◎A área cega de medição é menor, para a medida pequena do tanque igualmente conseguirá bons resultados.
◎A relação de relação sinal-ruído alta, mesmo no caso das flutuações pode igualmente obter o melhor desempenho.
o caso das flutuações pode igualmente obter o melhor desempenho.
◎De alta frequência, é a melhor escolha para medir o meio constante dielétrico contínuo e baixo. De alta frequência, é a melhor escolha para medir o meio constante dielétrico contínuo e baixo.
Parâmetros técnicos do contato nivelado do transmissor NYRD805 do radar inteligente pequeno de G do anjo 26 do feixe não
Aplicação típica | Vários líquidos (corrosão forte.) |
modelo do produto
|
NYRD805 |
Formulário da antena |
Vara, gota da água, plano, trombeta, superfície jogada, lente |
Material da antena | PTFE |
escala de medição | 10m |
precisão da medida | 0.05%~0.1%F.S |
Tensão de fonte de alimentação | 24VDC (dois fio, de quatro fios), 220VAC |
saída do sinal |
4… 20mA/HART/RS485/Modbus… |
Temperatura do processo | -40~+130℃ |
Pressão do processo |
-0.1~0.3MPa |
enlace do procedimento | linha de parafuso, flange (opcional) |
Relação elétrica | M20*1.5, ″ NPT DO ½ |
níveis de proteção | IP67 (opcional) |
classificação à prova de explosões | Exia II CT6 GA, Exd II CT6 Gb (veja o certificado para detalhes) |
Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários.
