Detalhes do produto:
|
| Fontes de alimentação: | 6-24VDC (de quatro fios) | precisão da medida: | 0.05%~0. 1%F.S |
|---|---|---|---|
| Relação elétrica: | M20X1.5, % de ~NPT | A conexão do processo: | Linha, suporte, flange (opcional) |
| A pressão do processo: | Pressão da sala | A temperatura do processo: | -40~+100 " C |
| Saída do sinal: | … 20mA/HART/RS485/Modbus. | Material de Shell: | 、 De alumínio plástico |
| Realçar: | Medidor nivelado do radar 24VDC esperto,Transmissor nivelado do tanque de gás do radar,Transmissor nivelado do radar esperto da onda guiada |
||

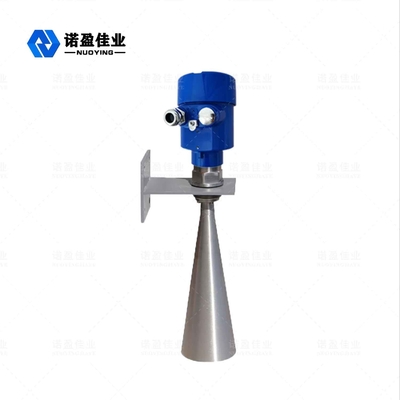

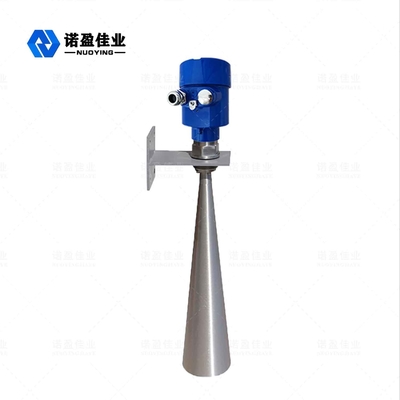

Medidor nivelado do radar de 6-24VDC NYRD804 Smart para o rio, o lago e o banco de areia
Princípio de funcionamento de medidor nivelado do radar de 6-24VDC NYRD804 Smart para o rio, o lago e o banco de areia
A antena nivelada do radar emite-se os pulsos estreitos da micro-ondas, que são transmitidos para baixo através da antena. Depois que a onda do pulso toca na superfície do meio medido, reflete-se para trás e está recebido pelo sistema da antena outra vez, e o sinal é transmitido à peça do circuito eletrônico e convertido automaticamente em um sinal nivelado (porque a velocidade da propagação do pulso é extremamente rápida, a onda eletromagnética alcança o alvo e é refletida de volta ao receptor. O tempo onde toma para ir para a frente e para trás é quase instantâneo)
Características de projeto do medidor nivelado do radar de 6-24VDC NYRD804 Smart para o rio, o lago e o banco de areia
◎O tamanho da antena é pequeno, fácil instalar; radar do Não-contato, nenhum desgaste, nenhuma poluição.
◎quase imune à corrosão e à espuma; Não afetado por mudanças médias da densidade, da temperatura e da pressão.
◎O ambiente sério da poeira tem pouca influência no trabalho do medidor nivelado de alta frequência.
◎Comprimento de onda mais curto, melhor reflexão em superfícies contínuas inclinados.
◎O ângulo de feixe é pequeno, a energia é concentrada, que aumenta a capacidade do eco e é conducente evitar objetos da interferência.
◎A área cega de medição é menor, para a medida pequena do tanque igualmente conseguirá bons resultados.
◎A relação de relação sinal-ruído alta, mesmo no caso das flutuações pode igualmente obter o melhor desempenho.
o caso das flutuações pode igualmente obter o melhor desempenho.
◎De alta frequência, é a melhor escolha para medir o meio constante dielétrico contínuo e baixo. De alta frequência, é a melhor escolha para medir o meio constante dielétrico contínuo e baixo.
Parâmetros técnicos do medidor nivelado do radar de 6-24VDC NYRD804 Smart para o rio, o lago e o banco de areia
| Aplicação típica | Rio, lago e banco de areia |
|
modelo do produto
|
NYRD804 |
|
Formulário da antena |
Vara, gota da água, plano, trombeta, superfície jogada, lente |
| Material da antena | PTFE, 304.316, PP, PFA |
| escala de medição | 70m |
| precisão da medida | 0.05%~0.1%F.S |
| Tensão de fonte de alimentação | 6-24VDC (de quatro fios) |
|
saída do sinal |
4… 20mA/HART/RS485/Modbus… |
| Temperatura do processo | -40~+130℃ |
| Pressão do processo |
-0.1~0.3MPa, - 0.1~2.0MPa, - 0.1~4.0MPa, |
| enlace do procedimento | linha de parafuso, suporte, flange (opcional) |
| Relação elétrica | M20*1.5, ″ NPT DO ½ |
| níveis de proteção | IP65, IP67 (opcionais) |
| classificação à prova de explosões | Exia II CT6 GA, Exd II CT6 Gb (veja o certificado para detalhes) |
Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários.
