Detalhes do produto:
|
| Aplicação típica: | Ocasiões com materiais contínuos, poeira forte, cristalização fácil e condensação | MODELO DO PRODUTO: | NYRD808 |
|---|---|---|---|
| Formulário da antena: | Tipo da barra, tipo da gota da água, tipo da placa, tipo do chifre, tipo da superfície, tipo da lent | Escala de Meaturing: | 70m |
| Material da antena: | 、 PFA DOS PP DO、 DO、 316 DO、 304 DE PTFE | precisão da medida: | 0.05%~0. 1%F.S |
| Fontes de alimentação: | 24VDC (dois-fio, de quatro fios), 220VAC | Categoria de /IP da categoria da proteção: | IP67 (opcional) |
| Realçar: | Tipo instrumento nivelado da barra de PTFE do radar,Transmissor nivelado do radar do teste do equilíbrio do pistão,26G guiou o sensor nivelado do radar |
||

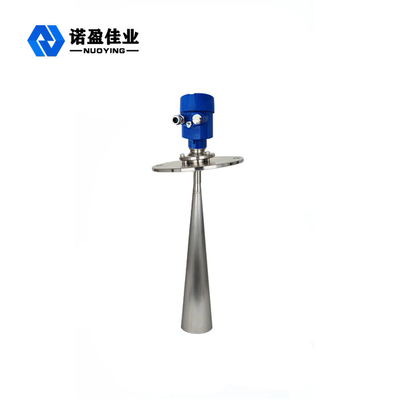

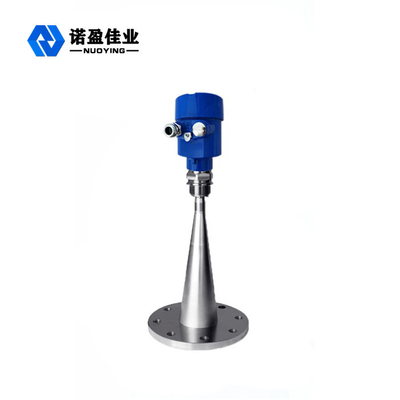

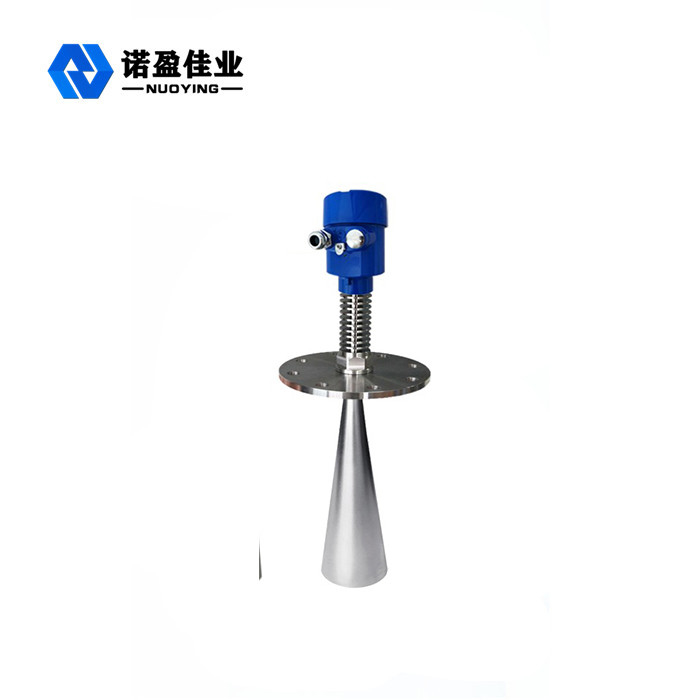

Transmissor nivelado do radar menor da área cega 26G para o ambiente forte da poeira
O perfil do transmissor nivelado do radar menor da área cega 26G para o ambiente forte da poeira
Os sensores nivelados da série do medidor do radar (NYRD808) são instrumentos de medição de alta frequência do nível do radar 26GHz, medindo a distância máxima até 80 medidores. A antena é aperfeiçoada mais, e os microprocessadores rápidos novos podem executar a análise do sinal de uma taxa mais alta e o processamento, permitindo o medidor de ser usado em condições complexas da medida tais como os tanques da reação e o escaninho contínuo
Princípio de funcionamento de transmissor nivelado do radar menor da área cega 26G para o ambiente forte da poeira
Referência da medida: superfície de selagem da parte inferior ou da flange da linha.
Nota: Ao usar o sincronismo do nível do radar, certifique-se de que o nível material o mais alto não pode entrar na área cega da medida (a área mostrada em D na figura).
Características de projeto do transmissor nivelado do radar menor da área cega 26G para o ambiente forte da poeira
◎O tamanho da antena é pequeno, fácil instalar; radar do Não-contato, nenhum desgaste, nenhuma poluição.
◎quase imune à corrosão e à espuma; Não afetado por mudanças médias da densidade, da temperatura e da pressão.
◎O ambiente sério da poeira tem pouca influência no trabalho do medidor nivelado de alta frequência.
◎Comprimento de onda mais curto, melhor reflexão em superfícies contínuas inclinados.
◎O ângulo de feixe é pequeno, a energia é concentrada, que aumenta a capacidade do eco e é conducente evitar objetos da interferência.
◎A área cega de medição é menor, para a medida pequena do tanque igualmente conseguirá bons resultados.
◎A relação de relação sinal-ruído alta, mesmo no caso das flutuações pode igualmente obter o melhor desempenho.
o caso das flutuações pode igualmente obter o melhor desempenho.
◎De alta frequência, é a melhor escolha para medir o meio constante dielétrico contínuo e baixo. De alta frequência, é a melhor escolha para medir o meio constante dielétrico contínuo e baixo.
Parâmetros técnicos do transmissor nivelado do radar menor da área cega 26G para o ambiente forte da poeira
| Aplicação típica | Ocasiões com materiais contínuos, poeira forte, cristalização fácil e condensação |
|
modelo do produto |
NYRD808 |
|
Formulário da antena
|
Vara, gota da água, plano, trombeta, superfície jogada, lente
|
| Material da antena | PTFE, 304.316, PP, PFA |
| escala de medição | 70m |
| precisão da medida | 0.05%~0.1%F.S |
| Tensão de fonte de alimentação | 24VDC (dois fio, de quatro fios), 220VAC |
|
saída do sinal |
4… 20mA/HART/RS485/Modbus… |
| Temperatura do processo | -40~+250℃ |
| Pressão do processo |
-0.1~4.0MPa, |
| enlace do procedimento | flange (opcional) |
| Relação elétrica | M20*1.5, ″ NPT DO ½ |
| níveis de proteção | IP67 (opcional) |
| classificação à prova de explosões | Exia II CT6 GA, Exd II CT6 Gb (veja o certificado para detalhes) |
Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários.
