Detalhes do produto:
|
Aplicação típica: | Líquido, gás, vapor | MODELO DO PRODUTO: | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III |
---|---|---|---|
Material do diafragma: | 316 litros opcional | Fonte de alimentação: | 24 VDC |
Saída do sinal: | 4… 20 miliampères /HART/RS485/Modbus… | Sobrecarga permitida: | <2 times="" the="" rated="" range=""> |
Categoria da proteção: | IP67 | Categoria à prova de explosões: | ExiaIICT6Ga, ExdIICT6Gb |
Realçar: | Transmissor de pressão inteligente do tanque,Transmissor de pressão 93420 do tanque,Transmissor do sensor da pressão do tanque |

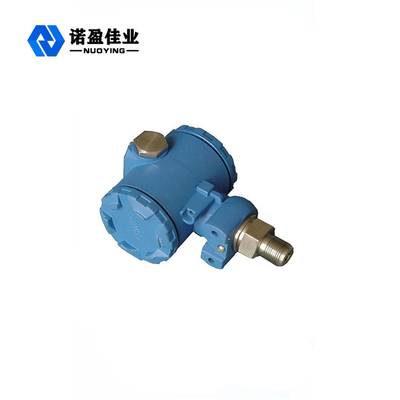

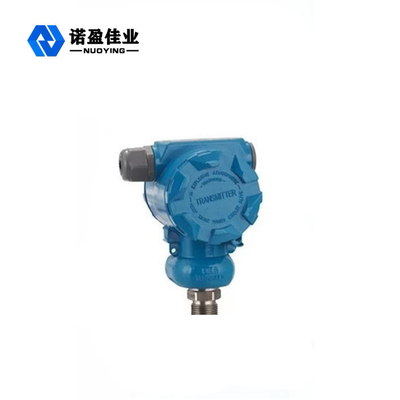

Saída estável e transmissor de pressão alto NP93420 da sensibilidade
Princípio de funcionamento de transmissor de pressão
A série NP93420 difundiu transmissores de pressão do silicone é toda as microplaquetas importadas uso, uma nova geração de sensores da pressão produzidos após o projeto estrutural, o tratamento dos sinais e o conjunto, e o teste cuidadosos do acordo restrito com os padrões nacionais. Esta série de produtos tem a saída estável, a sensibilidade alta e a precisão, e igualmente tem boas características da temperatura e a capacidade antiparasitária forte
A série NP93420 é feita do efeito da resistência de pressão dos semicondutores e a tecnologia da micro-máquina, no sentido de cristal específico da única bolacha de silicone de cristal, usando a tecnologia photoetching, a difusão e os outros processos do semicondutor para fazer uma ponte de Wheatstone para formar um diafragma sensível, quando sujeitada à força externo, uma leve mudança ocorre, as mudanças da resistividade, e as mudanças da resistência do braço da ponte (um par se torna maior e o outro torna-se menor) na saída do sinal da tensão da excitação, através da compensação de temperatura do computador, o ajuste da resistência do laser, a amplificação do sinal e o outro conjunto do método de processamento e o restrito testando, a calibração e os outros processos para produzir um transmissor de pressão com uma saída padrão sinal.
Característica de projeto do transmissor de pressão
◎A saída é estável, a sensibilidade é alta, a influência da interferência e o ruído e outros fatores são relativamente pequenos, o custo correspondente do circuito do amplificador é reduzido, e a definição é melhorada extremamente.
◎O circuito integrado dedicado de V/I tem poucos dispositivos periféricos, manutenção alta da confiança, a simples e a fácil, tamanho, de pouco peso pequenos, e a instalação e eliminação de erros extremamente convenientes.
◎Escudo de fundição da liga de alumínio, isolamento do três-terminal, camada eletrostática da proteção do pulverizador, resistente e durável.
◎transmissão do sinal do dois-fio da C.C. 4-20mA, capacidade antiparasitária forte e distância de transmissão longa.

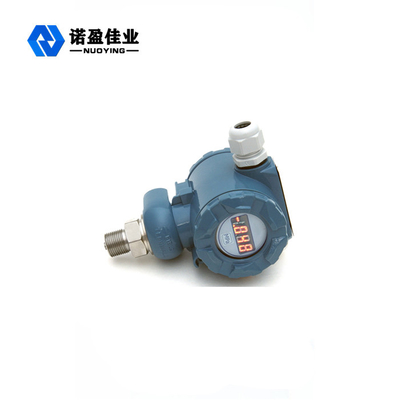

◎O diodo emissor de luz, LCD, ponteiro, três tipos das cabeças do indicador, leitura no local é muito conveniente. Podem ser usados para medir meios viscosos, cristalinos e corrosivos.
◎O transmissor de pressão do silicone da difusão é usado em campos perigosos e explosivos. O produto tem as características da baixos tensão e consumo atuais, baixos da baixa potência. É um produto à prova de explosões intrinsecamente seguro e é equipado com um certificado à prova de explosões.
◎Usando o material de aço inoxidável e a estrutura protetora especial, e uma série de medidas da proteção tais como a proteção de relâmpago, antiparasitário, a anti-sobretensão, e sobre a corrente do circuito do amplificador, melhora a capacidade do ambiente de trabalho selando, anticorrosivo e amortecedor seguro, e é completamente apropriado para locais industriais gerais medida e necessidades de controle.
Parâmetros técnicos do transmissor de pressão
Aplicação típica | Líquido, gás, vapor | |||
Modelo do produto | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
Escala de medição | LimitURL superior | |||
Pressão de calibre | Pressão de calibre do selo | Pressão absoluta | Pressão de calibre | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
Material do diafragma | 316 litros (opcional) | |||
Accuracyclass | Classe 0,1, Class0.2 | |||
Fonte de alimentação | 24VDC | |||
Saída do sinal |
Saída do sinal 4… 20mA/HART/RS485/Modbus… |
|||
Temperatura ambiental | -40~+85℃ | |||
Temperatura do processo | -25~+125℃ (>+125℃can seja personalizado) | |||
Conexão do processo | Linha, flange (opcional) | |||
Umedecendo o tempo | 0,1 ~ 16s ajustável | |||
Sobrecarga permitida | <2 times="" the="" rated="" range=""> | |||

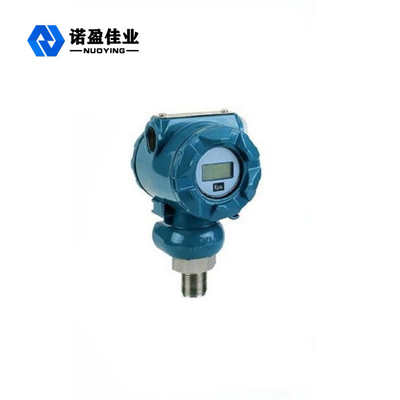

Exposição viva | LCD (opcional) | |||
Categoria da proteção | IP67 | |||
Categoria à prova de explosões | ExiaIICT6Ga, ExdIICT6Gb (veja o certificado para detalhes) |
Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários.
