Detalhes do produto:
|
| Material da antena: | Antena de lente, 316L+PTFE (opcionais) | Escala de medição: | 40M |
|---|---|---|---|
| Precisão de medição: | 0.05%-0.1%F.S | Temperatura média: | 、 de -40~+120℃ - 40~+260℃ |
| Conexão do processo: | Suporte do、 da flange (opcional) | Pressão do processo: | -0.1~2.0MPa |
| Saída do sinal: | 4… 20mA/HART/RS485/Modbus… | Aplicação típica: | Fácil cristalizar-se, condensação do orvalho, corrosão tóxica, forte, poeira forte, categoria sanitá |
| Realçar: | Ângulo de feixe pequeno do transmissor nivelado do radar,transmissor nivelado do radar do contato de 40m não,Interruptor nivelado do radar IP67 |
||

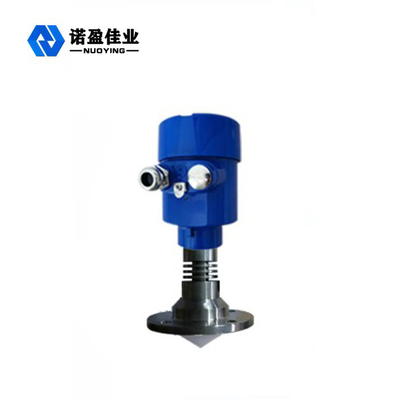

Transmissor nivelado do radar pequeno do ângulo de feixe 40m IP67 NYRD-TJ 26G
Princípio de funcionamento nivelado do transmissor do radar de NYRD-TJ 26G
A antena de um medidor nivelado do radar de alta frequência emite-se um pulso extremamente estreito da micro-ondas. O pulso viaja através do espaço na velocidade da luz e encontra a superfície do meio que está sendo medido. A parte de sua energia é refletida para trás e recebida pela mesma antena.
O intervalo de tempo entre os pulsos emissores e recebidos é proporcional à distância da antena à superfície do meio medido. Devido à velocidade extremamente alta de ondas eletromagnéticas, o intervalo da propagação de tempo entre os pulsos transmitidos e recebidos é muito pequeno (nível do nanossegundo) e difícil de determinar. O medidor nivelado do radar do HF 26G usa uma tecnologia especial da solução da correlação para identificar exatamente o intervalo de tempo entre os pulsos transmitidos e recebidos, que calcula mais a distância da antena à superfície do meio medido.
Parâmetros técnicos do transmissor nivelado do radar de NYRD-TJ 26G
| Aplicação típica | Fácil cristalizar-se, condensação do orvalho, corrosão tóxica, forte, poeira forte, categoria sanitária, etc. |
| Material da antena | Antena de lente, 316L+PTFE (opcionais) |
| Escala de medição | 40m |
| Precisão de medição | 0.05%-0.1%F.S |
| Fonte de alimentação | 24VDC (duas linhas, quatro linhas) |
| Temperatura média | -40~+120℃, - 40~+260℃ |
| Conexão do processo | Flange, suporte (opcional) |
| Pressão do processo | -0.1~2.0MPa |
| Nível da proteção | IP67 |
| Categoria à prova de explosões | Exia II CT6 (opcional) |
| Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Nota: Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários.
Característica de projeto nivelada do transmissor do radar de NYRD-TJ 26G
1. Fabricado com materiais extremamente estáveis.
2. Adopt avançou a medida do não-contato.
3. medida o nível de meios líquidos e contínuos.
4. Pode medir todos os meios com um constant> dielétrico 1,8.
5. medida da escala 0… 20m (pode ser prolongado a 35 medidores).
6. adotando a tecnologia da fonte do sistema do dois-fio e da alimentação do laço, a tensão de fonte de alimentação e o sinal de saída são transmitidos através de um cabo do dois-núcleo.
7. Não afetado pelo ruído, pelo vapor, pela poeira, pelo vácuo e por outras condições de trabalho.
8. Não afetado por mudanças na densidade, na viscosidade e na temperatura médias.
