Detalhes do produto:
|
Material da antena: | PP/PVDF (opcional) | Escala de medição: | 35m |
---|---|---|---|
Fonte de alimentação: | 24VDC (duas linhas, quatro linhas) | Temperatura média: | -40~+80℃ |
Conexão do processo: | Suporte do、 da flange (opcional) | Pressão do processo: | -0.1~0.3MPa |
Saída do sinal: | 4… 20mA/HART/RS485/Modbus… | Aplicação típica: | Medida de líquidos agressivos em embarcações pequenas sob circunstâncias de processo simples |
Realçar: | Transmissor nivelado do radar líquido corrosivo,transmissor do nível de líquido do radar 26G,Tipo transmissor do radar IP67 do nível |

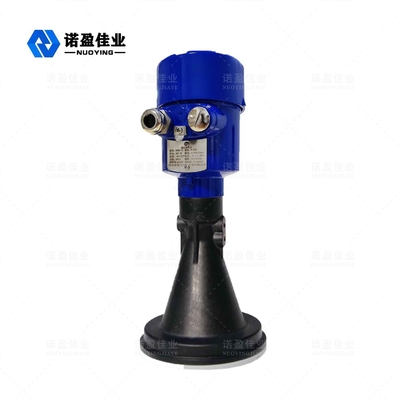

Transmissor nivelado do radar líquido corrosivo de alta frequência de 35m IP67 NYRD87 26G
Princípio de funcionamento nivelado do transmissor do radar de NYRD87 26G
A antena do calibre nivelado do radar de alta frequência emite-se pulsos extremamente estreitos da micro-ondas. Este pulso propaga no espaço na velocidade da luz e encontra a superfície do meio medido. A parte de sua energia é refletida para trás e recebida pela mesma antena.
O intervalo de tempo entre o pulso transmitido e o pulso recebido é proporcional à distância da antena à superfície do meio medido. Devido à velocidade extremamente alta de ondas eletromagnéticas, o intervalo da propagação de tempo entre o pulso transmitido e o pulso recebido é muito pequeno (ordem do nanossegundo) e difícil de confirmar. O medidor nivelado do radar 26G de alta frequência usa uma tecnologia relacionada especial da solução que possa exatamente identificar o intervalo de tempo entre o pulso transmitido e o pulso recebido, para calcular mais a distância da antena à superfície do meio medido.
Característica de projeto nivelada do transmissor do radar de NYRD87 26G
1. O tamanho da antena é pequeno, fácil instalar; radar do Não-contato, nenhum desgaste, nenhuma poluição.
2. Afetado mal pela corrosão e pela espuma; Não afetado por mudanças médias da densidade, da temperatura e da pressão.
3. O ambiente severo da poeira tem pouco impacto no funcionamento do medidor nivelado de alta frequência.
4. Comprimento de onda mais curto, melhor reflexão para superfícies contínuas inclinados.
5. Ângulo de feixe pequeno e energia concentrada.
6. A área cega da medida é menor, e os bons resultados podem ser conseguidos para a medida pequena do tanque.
7. Relação de relação sinal-ruído alta para o melhor desempenho mesmo sob circunstâncias de flutuação.
Parâmetros técnicos do transmissor nivelado do radar de NYRD87 26G
Aplicação típica | Medida de líquidos agressivos em embarcações pequenas sob circunstâncias de processo simples |

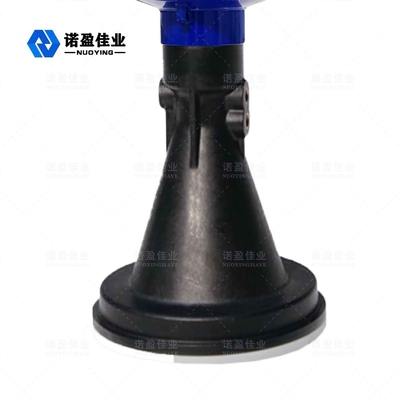

Material da antena | PP/PVDF (opcional) |
Escala de medição | 35m |
Precisão de medição | 0.05%-0.1%F.S |
Fonte de alimentação | 24VDC (duas linhas, quatro linhas) |
Temperatura média | -40~+80℃ |

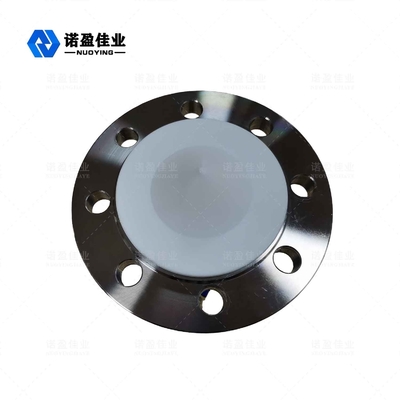

Conexão do processo | Flange, suporte (opcional) |
Pressão do processo | -0.1~0.3MPa |
Nível da proteção | IP67 |
Categoria à prova de explosões | Exia II CT6 (opcional) |
Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Nota: De acordo com as exigências específicas dos usuários podem ser os produtos personalizados do projeto.
