Detalhes do produto:
|
| Aplicação típica: | Partículas de poeira contínuas | Formulário da antena: | Vara, gota da água, plano, trombeta, superfície jogada, lente |
|---|---|---|---|
| Fonte de alimentação: | 24VDC | Saída do sinal: | 4… 20mA/HART/RS485/Modbus… |
| precisão da medida: | 0,05% ~ 0.1%F.S | enlace do procedimento: | o、 da linha de parafuso suporta o、 flangeia o、 aperta (opcional) |
| Temperatura do processo: | -40~+130℃, - 40~+150℃, - 40~+260℃, - 40~+1200℃ | Conexão do processo: | O、 da linha flangeia (opcional) |
| Classe da proteção: | IP65, IP67, IP68 | ||
| Realçar: | Calibre nivelado do radar inteligente,Medidor nivelado do radar do tanque de gás,Sensor nivelado do tanque do radar de 26 G |
||

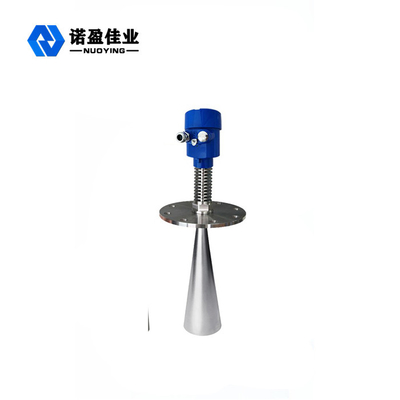

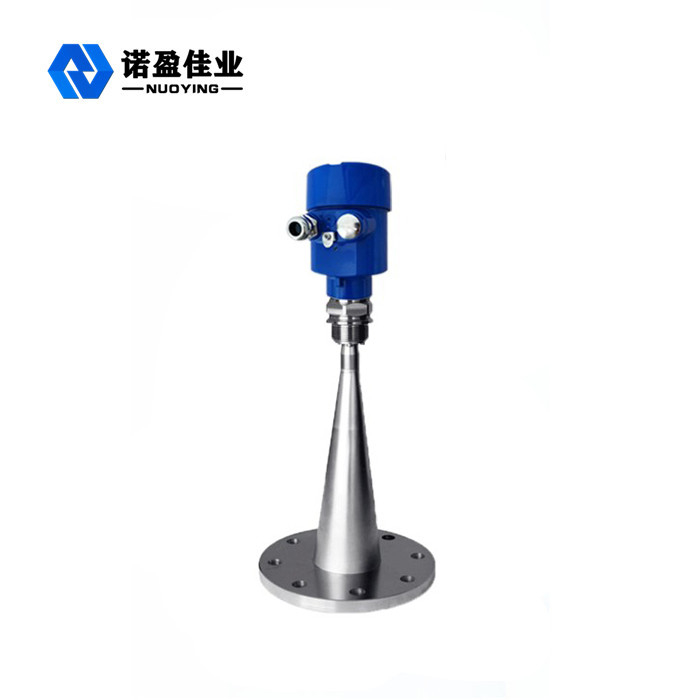

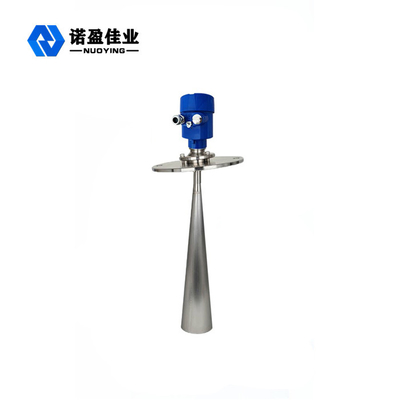

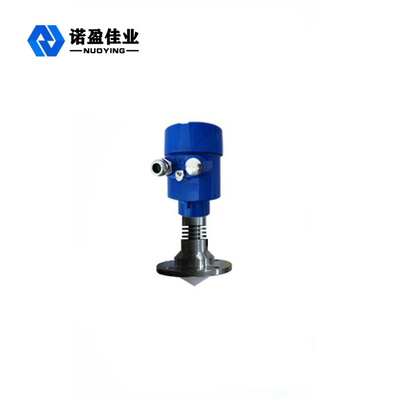

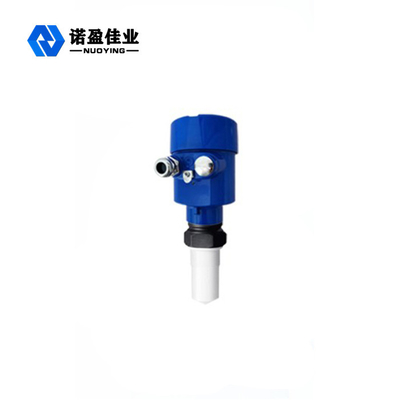

26 medidores nivelados do radar inteligente de G contactam não o radar usado na medida complexa
Princípio de funcionamento de 26 medidores nivelados do radar inteligente de G
A antena nivelada do radar emite-se os pulsos estreitos da micro-ondas, que são transmitidos para baixo através da antena. Depois que a onda do pulso toca na superfície do meio medido, reflete-se para trás e está recebido pelo sistema da antena outra vez, e o sinal é transmitido à peça do circuito eletrônico e convertido automaticamente em um sinal nivelado (porque a velocidade da propagação do pulso é extremamente rápida, a onda eletromagnética alcança o alvo e é refletida de volta ao receptor. O tempo onde toma para ir para a frente e para trás é quase instantâneo)
Características de projeto de 26 medidores nivelados do radar inteligente de G
◎O tamanho da antena é pequeno, fácil instalar; radar do Não-contato, nenhum desgaste, nenhuma poluição.
◎quase imune à corrosão e à espuma; Não afetado por mudanças médias da densidade, da temperatura e da pressão.
◎O ambiente sério da poeira tem pouca influência no trabalho do medidor nivelado de alta frequência.
◎Comprimento de onda mais curto, melhor reflexão em superfícies contínuas inclinados.
◎O ângulo de feixe é pequeno, a energia é concentrada, que aumenta a capacidade do eco e é conducente evitar objetos da interferência.
◎A área cega de medição é menor, para a medida pequena do tanque igualmente conseguirá bons resultados.
◎A relação de relação sinal-ruído alta, mesmo no caso das flutuações pode igualmente obter o melhor desempenho.
o caso das flutuações pode igualmente obter o melhor desempenho.
◎De alta frequência, é a melhor escolha para medir o meio constante dielétrico contínuo e baixo. De alta frequência, é a melhor escolha para medir o meio constante dielétrico contínuo e baixo.
Parâmetros técnicos de 26 medidores nivelados do radar inteligente de G
| Aplicação típica | Vários líquidos (corrosão forte, baixa constante dielétrica, mistura, vapor, cristalização, condensação, pasta, alta temperatura e alta pressão, etc.) |
| Vária poeira (poeira forte, poeira de flutuação, pó do cimento, pó de cal, cinza de mosca, cristalização, etc.) | |
| Vários sólidos (grão, seixos, minério de ferro, blocos de carvão, etc.) | |
|
modelo do produto
|
NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD-SL | |
|
Formulário da antena |
Vara, gota da água, plano, trombeta, superfície jogada, lente |
| Material da antena | PTFE, 304.316, PP, PFA |
| escala de medição | 10m, 20m, 30m, 35m, 40m, 80m |
| precisão da medida | 0.05%~0.1%F.S |
| Tensão de fonte de alimentação | 24VDC (dois fio, de quatro fios), 220VAC |
|
saída do sinal |
4… 20mA/HART/RS485/Modbus… |
| Temperatura do processo | -40~+130℃, - 40~+150℃, - 40~+260℃, - 40~+1200℃ |
| Pressão do processo |
-0.1~0.3MPa, - 0.1~2.0MPa, - 0.1~4.0MPa, |
| enlace do procedimento | a linha de parafuso, suporte, a flange, aperta (opcional) |
| Relação elétrica | M20*1.5, ″ NPT DO ½ |
| níveis de proteção | IP65, IP67, IP68 (opcionais) |
| classificação à prova de explosões | Exia II CT6 GA, Exd II CT6 Gb (veja o certificado para detalhes) |
Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários.
