Detalhes do produto:
|
| Modelo: | NYRD-PB-B | Transmita a frequência: | 26GHz |
|---|---|---|---|
| Amostra do eco: | 100 times/s | escala: | 40M |
| Precisão: | 0.05%~0.1%F.S | Saída do sinal: | 4… 20mA/HART |
| Temperatura do processo: | -40~+130℃ | Pressão do processo: | -0.1~2.0MPa |
| Realçar: | Transmissor nivelado do radar da linha de parafuso,Transdutor nivelado do radar do tela plano,Interruptor nivelado do radar de quatro fios de PTFE |
||

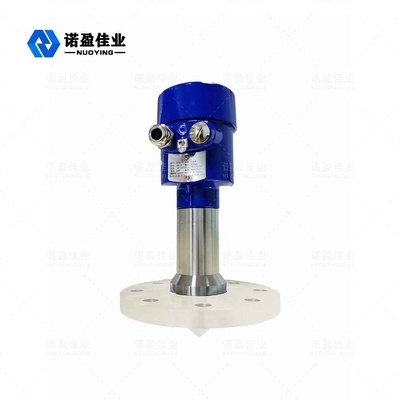

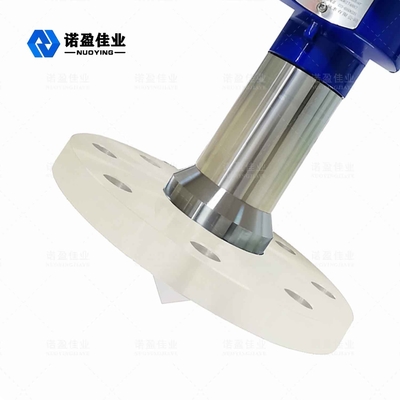

Linha de parafuso de quatro fios do transmissor nivelado PTFE NYRD-PB-B 4Mpa do radar do tela plano
Princípio de funcionamento nivelado do transmissor do radar do tela plano de PTFE NYRD-PB-B
A antena nivelada do radar emite-se os pulsos estreitos da micro-ondas, que são transmitidos para baixo através da antena. Não-adesão - é a tensão de superfície mínima em um material contínuo e não adere a nenhuma substância. Depois que o pulso toca na superfície do meio medido, reflete-se para trás e está recebido pelo sistema da antena outra vez, e o sinal é transmitido à peça do circuito eletrônico e convertido automaticamente em um sinal nivelado. Resistência do tempo - tem a melhor vida de envelhecimento dos plásticos.
Como a imagem mostra:
Ajuste de A.Range, baixa escala da zona do ajuste do ajuste (4mA) B.High (20mA) C.Blind
Proveja a superfície para a medida: A superfície inferior da linha ou a superfície de selagem da flange.
Parâmetro técnico do transmissor nivelado do radar do tela plano de PTFE NYRD-PB-B
| Modelo | NYRD-PB-B | ||||
| Aplicação típica | Vapor, névoa, espuma, corrosão forte, cristalização, condensação, adesão, etc. | ||||
| Transmita a frequência | 26GHz | ||||
| Amostra do eco | 100 times/s | ||||
| Material da antena | PTFE+304 | PTFE | |||
| Escala | 40m | ||||
| Precisão | 0.05%~0.1%F.S | ||||
| Poder da fonte | 24VDC (Dois-fio, de quatro fios), C.A. 220V | ||||
| Poder | 3W | ||||
| Saída do sinal | 4… 20mA/HART | ||||
| Temperatura do processo | -40~+130℃ | ||||
| Pressão do processo | -0.1~2.0MPa | ||||
| Conexão do processo | Suporte, flange (opcional) | ||||
| Relação elétrica | M20×1. 5, ½ “NPT | ||||
| Classe da proteção | IP 67 | ||||
| Categoria à prova de explosões | ExiaCT6Ⅱ GA, Ⅱ CT6 Gb de Exd (opcional) | ||||
Nota do ※: Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários!
