Detalhes do produto:
|
| Aplicação típica: | Líquido líquido, alto da temperatura do processo | Escala de medição: | 35m |
|---|---|---|---|
| Temperatura média: | -40~+300℃ | Relação elétrica: | M20×1.5, 1/2 NPT |
| Fonte de alimentação: | 24VDC (duas linhas, quatro linhas) | Conexão do processo: | flange (opcional) |
| Pressão do processo: | -0.1~4.0MPa | ||
| Realçar: | Transmissor nivelado do radar líquido da medida,sensor nivelado do tanque do radar de 35m,Transmissor 6GHz do nível de GWR |
||

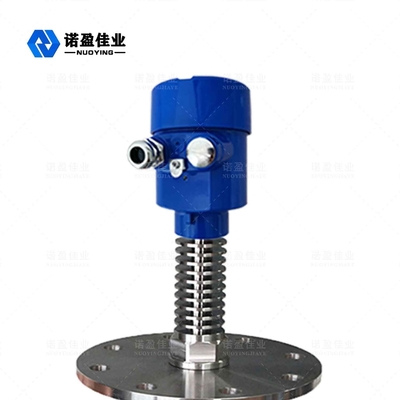

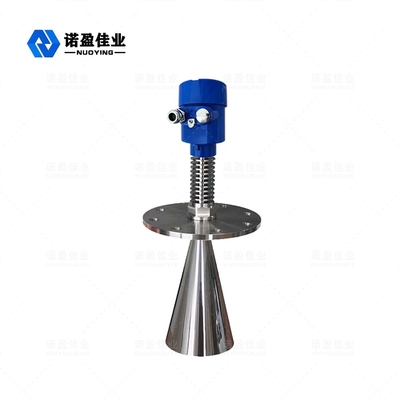

Transmissor nivelado NYRD803S 6GHz da precisão do radar líquido da medida 35m
Princípio de funcionamento nivelado do transmissor do radar de NYRD803S 6GHz
As ondas de radar viajam na velocidade da luz. O tempo de funcionamento pode ser convertido em um sinal nivelado por componentes eletrônicos. Um método especial da extensão de tempo assegura medidas estáveis e exatas dentro de um curto período de tempo.
Mesmo em caso dos ecos especulativos sob condições operacionais complexas, os ecos nivelados podem exatamente ser analisados com a tecnologia de microprocessador a mais atrasada e software da eliminação de erros.
Entrada:
A antena recebe os micropulses refletidos e transmite-os ao circuito eletrônico. O microprocessador processa este sinal e identifica os ecos produzidos pelos micropulses na superfície do material. A identificação correta do sinal do eco é feita pelo software do pulso, e a precisão pode alcançar o nível do milímetro.
A distância D da superfície material é proporcional ao curso T do tempo de pulso:
D=C×T/2 (C está a uma velocidade da luz)
Desde que a distância E do tanque vazio é sabida, o nível L é:
L=E-D
saída:
Ajustado incorporando a altura vazia E do tanque (= ponto zero), a altura completa F do tanque (= completo) e os alguns parâmetros da aplicação. Os parâmetros da aplicação adaptarão automaticamente o instrumento ao ambiente da medida, correspondendo a uma saída 4-20mA.
Parâmetros técnicos do transmissor nivelado do radar de NYRD803S 6GHz
| Aplicação típica | Líquido líquido, alto da temperatura do processo |
| Material da antena | 304 (opcional) |
| Escala de medição | 35m |
| Fonte de alimentação | 24VDC (duas linhas, quatro linhas) |
| Temperatura média | -40~+300℃ |
| Pressão do processo | -0.1~4.0MPa |
| Conexão do processo | Flange (opcional) |
| Precisão de medição | 0.05%-0.1%F.S |
| Nível da proteção | IP67 |
| Categoria à prova de explosões | Exia II CT6 |
| Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Característica de projeto nivelada do transmissor do radar de NYRD803S 6GHz
1.It adota tecnologia de processamento avançada da micro-ondas e a tecnologia de processamento original do eco da descoberta do eco. Este produto pode ser aplicado às várias condições de trabalho complexas.
2.Its “eco falso que aprende” a função permite o instrumento de identificar exatamente ecos verdadeiros sob uma variedade de circunstâncias falsas do eco, tendo por resultado resultados exatos da medida.
os modos de conexão do processo 3.Various e os tipos de elemento da detecção podem ser personalizados de acordo com exigências de cliente.
4.Using o modo de trabalho do pulso, o produto tem extremamente - baixo poder da emissão e pode ser instalado em uns vários recipientes do metal e do metaloide sem dano ao corpo humano e ao ambiente.
Nota: De acordo com as exigências específicas dos usuários podem ser os produtos personalizados do projeto.
