Detalhes do produto:
|
Aplicação típica: | Líquido sem agitar | Material da antena: | 304 (opcional) |
---|---|---|---|
Escala de medição: | 35m | Temperatura média: | -40~+130℃ |
Pressão do processo: | -0.1~4.0MPa | Conexão do processo: | flange (opcional) |
Formulário da antena: | tipo do chifre | ||
Realçar: | Transmissor nivelado líquido do radar,Tipo sensor nivelado líquido do chifre do radar,tipo transmissor do radar 6GHz do nível |

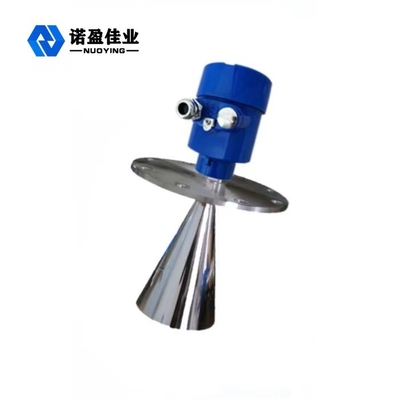

Tipo quente transmissor nivelado do chifre da venda do radar líquido de 6GHz NYRD803
princípio de funcionamento nivelado do transmissor do radar de 6GHz NYRD803
A micro-ondas curto mesma pulsa com energia muito baixa é transmitida e recebida através do sistema da antena. As ondas de radar viajam na velocidade da luz. O tempo de funcionamento pode ser convertido no sinal nivelado através dos componentes eletrônicos. Mesmo se há um eco falso sob condições de trabalho complexas, o eco do nível material pode exatamente ser analisado com a tecnologia de microprocessador a mais atrasada e software da eliminação de erros.
Entrada:
A antena recebe o micro pulso refletido e transmite-o ao circuito eletrônico. O microprocessador processa o sinal e identifica o eco gerado pelo micro pulso na superfície material.
A distância D da superfície material é proporcional ao curso T do tempo de pulso:
D=C×T/2 (C está a uma velocidade da luz)
Desde que a distância E do tanque vazio é sabida, o nível material L é:
L=E-D
Saída:
É ajustado entrando a altura vazia E do tanque (= o ponto zero), a altura completa F do tanque (= completo) e os alguns parâmetros da aplicação. Os parâmetros da aplicação adaptarão automaticamente o instrumento ao ambiente da medida, correspondendo à saída 4-20mA.
característica de projeto nivelada do transmissor do radar de 6GHz NYRD803
o medidor nivelado do radar 1.The inteligente adota tecnologia de processamento avançada da micro-ondas e a tecnologia de processamento original do eco da descoberta do eco. O produto pode ser aplicado às várias condições de trabalho complexas.
2.The “eco falso que aprende” a função permite o instrumento de identificar exatamente o eco verdadeiro sob circunstâncias falsas múltiplas do eco, para obter resultados exatos da medida.
os modos de conexão do processo 3.Various e os tipos de componentes da detecção podem ser personalizados de acordo com exigências de cliente.
o modo do funcionamento do pulso 4.With, o produto tem extremamente - baixo poder da emissão e pode ser instalado em uns vários recipientes do metal e do metaloide, sem dano ao corpo humano e ao ambiente.
parâmetros técnicos do transmissor nivelado do radar de 6GHz NYRD803
Aplicação típica | Líquido sem agitar |
Material da antena | 304 (opcional) |
Escala de medição | 35m |
Fonte de alimentação | 24VDC (duas linhas, quatro linhas) |
Temperatura média | -40~+130℃ |
Pressão do processo | -0.1~4.0MPa |
Conexão do processo | Flange (opcional) |
Precisão de medição | 0.05%-0.1%F.S |
Nível da proteção | IP67 |
Categoria à prova de explosões | Exia II CT6 |
Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
campo nivelado da aplicação do transmissor do radar de 6GHz NYRD803
plantas 1.Power: Reservatórios, bombas do silo, conchas do vapor, armazenamento da cinza, tanques de óleo, etc.
2.Oilfield: Tanques de armazenamento do óleo bruto, tanques de armazenamento do petróleo refinado, separadores trifásicos, tanques de estabelecimento, tanques da água de esgoto, etc.
3.Chemical: Torre de destilação do óleo bruto, silo da matéria prima, silo intermediário, tanque da reação, tanque da amônia, tanque de armazenamento do asfalto, etc.
4.Metallurgy: Silos da matéria prima, silos materiais auxiliares, tanques do amortecedor da pilha eletrolítica, etc.
recursos 5.Water: Canais, reservatórios, irrigação da terra, etc.
6.Pharmaceuticals: Tanques de armazenamento, separadores, tanques de fermentação, etc. farmacêuticos chineses.
tratamento 7.Water: Reservatórios, fossas, tanques do tratamento da água, tanques de sedimentação, poços profundos, redes da água potável, etc.
8.Paper: Silo da matéria prima, torre do armazenamento, cilindro de secagem, etc.
9.Other: Pedreira, proteção ambiental e outras indústrias.
