Detalhes do produto:
|
Os produtos modelam: | NYRD705 | Transmita a frequência: | 1.8GHz |
---|---|---|---|
Saída do sinal: | 4… 20mA/HART/RS485/Modbus… | Temperatura do processo: | -40~500℃ |
Pressão do processo: | -0.1~2.0MPa | Conexão do procedimento: | Flange (opcional) |
Escala de medição: | 15M | Precisão de medição: | ±1mm |
Realçar: | Sensor de radar de alta pressão da onda guiada,Transmissor nivelado 1.8GHz da onda guiada,Sensor nivelado guiado de alta temperatura do radar |

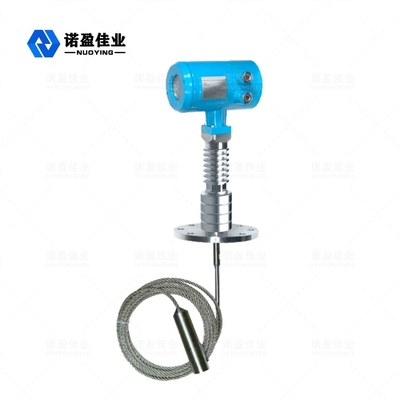

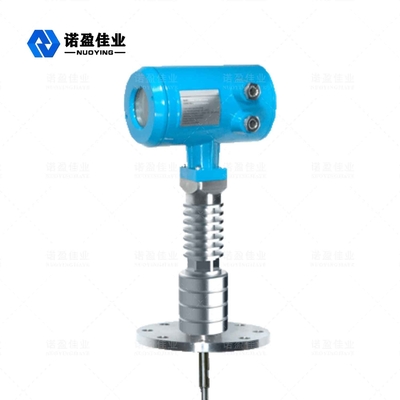

O nível de alta pressão de alta temperatura do radar da onda guiada de NYRD705 1.8GHz mede a grande caixa azul
Princípio de funcionamento nivelado do medidor do radar da onda guiada de NYRD705 1.8GHz
O radar da onda guiada emite-se o pulso de alta frequência da micro-ondas que espalhou ao longo do componente da detecção (o cabo de aço ou haste de aço), e quando encontrar o meio medido, devido à mudança repentina da constante dielétrica que causa a reflexão, e a parte da energia de pulso é refletida para trás. O intervalo de tempo entre o pulso transmitido e o pulso refletido é proporcional à distância do meio medido.
Parâmetro técnico do medidor nivelado do radar da onda guiada de NYRD705 1.8GHz
Aplicação típica |
Medida líquida na alta temperatura e na alta pressão |
Transmita a frequência | 1.8GHz |
Os produtos modelam | NYRD705 |
Tipo da antena | Tipo de Rod; Tipo de cabo (opcional) |
Material da antena | 304.316 (opcional) |
Amostra do eco | 55 times/s |
Escala de medição | 15m |
Precisão de medição | ±1mm |
Fonte de alimentação | 24VDC, 220VAC (opcionais) |
Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Temperatura do processo | -40~500℃ |
Pressão do processo | -0.1~2.0MPa |
Conexão do procedimento | Flange (opcional) |
Nível da proteção | IP67 |
Categoria à prova de explosões | Exia II CT6 GA |
Nota: Os produtos podem ser personalizados de acordo com a exigência específica dos usuários!
Características de projeto niveladas do medidor do radar da onda guiada de NYRD705 1.8GHz
1. Usando o teste padrão de funcionamento do pulso, o produto tem extremamente - o baixo poder da emissão, e pode ser instalado em uns vários recipientes do metal e do metaloide, sem dano ao corpo humano e ao ambiente.
2. Uma variedade de métodos da conexão do processo e componentes que da detecção os tipos fazem as séries 70X guiaram os calibres de nível do radar da onda apropriados para várias condições de trabalho e aplicações complexas. Como: meio constante dielétrico de alta temperatura, de alta pressão e baixo.
3. O instrumento do nível do radar da onda guiada adota tecnologia de processamento avançada da micro-ondas e tecnologia de processamento original de Echo Discovery, medida do contato, precisão alta da medida e uma medida mais exata. Ao mesmo tempo, o radar da onda guiada é anti adesão e não é afetado pelo ambiente externo tal como a temperatura e a adesão médias.
