Detalhes do produto:
|
Aplicação típica: | Sólido, partícula, poeira forte e outras ocasiões | Material da antena: | 316L |
---|---|---|---|
Escala de medição: | 15mm | Fonte de alimentação: | 24VDC (duas linhas, quatro linhas) |
Temperatura dos meios: | -40~+250℃ | Pressão do processo: | -0.1~4.0MPa |
Conexão do processo: | suporte, flange | Saída do sinal: | 4… 20mA/HART/RS485/Modbus… |
Realçar: | Tipo medidor nivelado do chifre do radar,Medidor nivelado do radar contínuo,Tipo transmissor 26GHz do radar do nível |

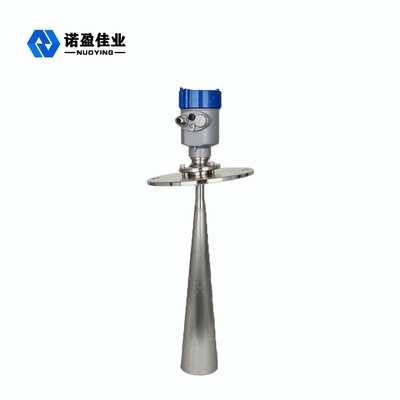

Medidor nivelado do radar contínuo de alta frequência de 26GHz NYRD808
princípio de funcionamento nivelado do medidor do radar de 26GHz NYRD808
O sensor nivelado da série do medidor NYRD80X do radar é um instrumento de medição de alta frequência do nível do radar 26GHz com uma distância de medição máxima de 80m. A antena é aperfeiçoada mais, e o microprocessador rápido novo pode realizar a análise do sinal de uma taxa mais alta e processar, fazendo o instrumento pode ser usado na chaleira da reação, no escaninho contínuo e em algumas condições complexas da medida.
A antena da posição do objeto do radar emite-se um pulso estreito da micro-ondas que seja transmitido para baixo através da antena. Depois que a onda do pulso toca na superfície do meio medido, reflete-se para trás e está recebido pelo sistema da antena outra vez. O sinal é transmitido à peça do circuito eletrônico e convertido automaticamente no sinal do nível do objeto (porque os pulsos viajam tão rapidamente, o tempo onde toma para que uma onda eletromagnética alcance seu alvo e saltar de volta ao receptor é quase instantâneo).
parâmetros técnicos do medidor nivelado do radar de 26GHz NYRD808
Aplicação típica | Sólido, partícula, poeira forte e outras ocasiões |
Modelo do produto | NYRD808 |
Material da antena | 316 (opcional) |
Escala de medição | 15mm |
Conexão do processo | Flange, suporte (opcional) |
Temperatura dos meios | -40~+250℃ |
Pressão do processo | <2.0MPa |
Fonte de alimentação | 24VDC (duas linhas, quatro linhas) |
Precisão | <0.1%F.S |
Nível da proteção | IP67 |
Categoria à prova de explosões | Exd II BT4 |
Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Nota: Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários.
característica de projeto nivelada do medidor do radar de 26GHz NYRD808
o tamanho 1.Antenna é pequeno, fácil instalar; radar do Não-contato, nenhum desgaste, nenhuma poluição.
2.Hardly afetou pela corrosão e pela espuma; Não afetado por mudanças médias da densidade, da temperatura e da pressão.
o ambiente da poeira 3.Severe tem pouco impacto no funcionamento do medidor nivelado de alta frequência.
4.Shorter comprimento de onda, melhor reflexão para superfícies contínuas inclinados.
ângulo de feixe 5.Small e energia concentrada.
a área cega da medida 6.The é menor, e os bons resultados podem ser conseguidos para a medida pequena do tanque.
relação 7.High de relação sinal-ruído para o melhor desempenho mesmo sob circunstâncias de flutuação.
8. de alta frequência, a melhor escolha para medir meios constantes dielétricos contínuos e baixos.
campo nivelado da aplicação do medidor do radar de 26GHz NYRD808
1. Centrais elétricas: as pilhas de carvão, silos crus de carvão, esgotam os tanques da purificação do gás, as bombas do silo, o armazenamento da cinza, os tanques de óleo, etc.
2. Campo petrolífero: tanque de armazenamento terminado do óleo, separador trifásico, tanque de estabelecimento, tanque da lama de perfuração, etc.
3. Indústria química: silo da matéria prima, silo intermediário, tanque da reação, silo contínuo, separador, etc.
4. Metalurgia: alto-forno, silo do minério, triturador de minério, silo da matéria prima, silo material auxiliar, silo do pó da alumina, etc.
5. Cimento: silo de pedra, silo da matéria prima, silo do pó de carvão, silo do armazenamento da escória, concreto comercial, etc.
6. Gêneros alimentícios: tanques de armazenamento do açúcar cru, tanques de armazenamento da pasta de tomate, tanques de armazenamento da cervejaria, etc.
7. Fármacos: tanques de armazenamento, separadores, tanques de fermentação, etc. farmacêuticos.
8. Papel: escaninho da matéria prima, torre do armazenamento, cilindro de secagem, escaninho de armazenamento material químico, etc.
9. Outro: pedreira, mina de carvão, proteção ambiental, construção naval e outras indústrias.
