Detalhes do produto:
|
Escala de medição: | 80m | material do caso: | caixa do alumínio de molde |
---|---|---|---|
Material da antena: | 304 316L | Conexão do processo: | flange universal, braçadeira e suporte são opcionais |
Amostra do eco: | 100 times/s | Temperatura de funcionamento: | -40~80℃ |
Saída do sinal: | 4… 20mA/HART/RS485/Modbus… | Poder: | 3W |
Realçar: | Calibre nivelado do radar parabólico da antena,Calibre nivelado do radar da medida da altura do tanque,Calibre parabólico do tanque do radar da antena |

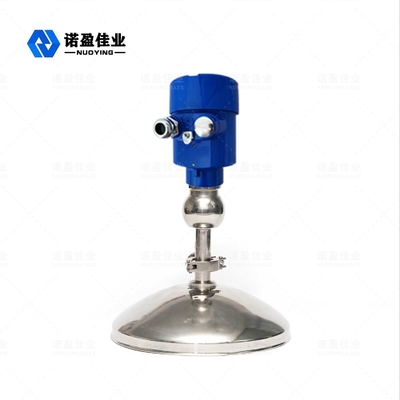

medidor nivelado do radar de 26GHz NYRD-810
O calibre nivelado do radar parabólico da antena NYRD-810 é usado para a medida da altura do nível material do tanque. A antena do calibre nivelado do radar de alta frequência emite-se pulsos extremamente estreitos da micro-ondas. Este pulso propaga no espaço na velocidade da luz e encontra a superfície do meio medido. A parte de sua energia é refletida para trás e recebida pela mesma antena.
O intervalo de tempo entre o pulso transmitido e o pulso recebido é proporcional à distância da antena à superfície do meio medido. Devido à velocidade extremamente alta de ondas eletromagnéticas, o intervalo da propagação de tempo entre o pulso transmitido e o pulso recebido é muito pequeno (ordem do nanossegundo) e difícil de confirmar. O medidor nivelado do radar 26G de alta frequência usa uma tecnologia relacionada especial da solução que possa exatamente identificar o intervalo de tempo entre o pulso transmitido e o pulso recebido, para calcular mais a distância da antena à superfície do meio medido.
Parâmetro técnico do medidor nivelado do radar
Aplicação típica | Sólidos da monitoração, poeira, partículas, etc. |
Transmita a frequência | 26GHz |
Precisão | 3mm |
Escala | 80m |
Material da antena | 304 316L (opcionais) |
Amostra do eco | 100 times/s |
Temperatura do processo | -40~130℃ |
Umidade ambiental | 0~90% |
Definição | 1mm |
Conexão do processo | A instalação da flange ou do suporte |
Relação elétrica | M20×1. 5, ½ “NPT |
Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Poder da fonte | C.C. 24V (opcional) |
Poder | 3W |
Categoria à prova de explosões | ExiaCT6Ⅱ (opcional) |
Classe da proteção | IP67 |
Nota do ※: Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários!
