Detalhes do produto:
|
Precisão: | 1.5-3mm | Fonte de alimentação: | Energias solares 24VDC |
---|---|---|---|
Escala: | 80m | Conexão do processo: | A instalação do suporte |
Temperatura do processo: | -40~80℃ | Temperatura de funcionamento: | -40~80℃ |
Saída do sinal: | HART/RS485/Modbus… | Poder: | 3W |
Realçar: | Transmissor nivelado do radar de alta frequência,Transmissor nivelado 20ma RS485 do radar,Sensor nivelado do tanque do radar RS485 |

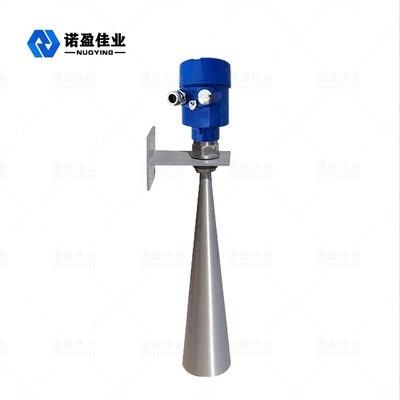

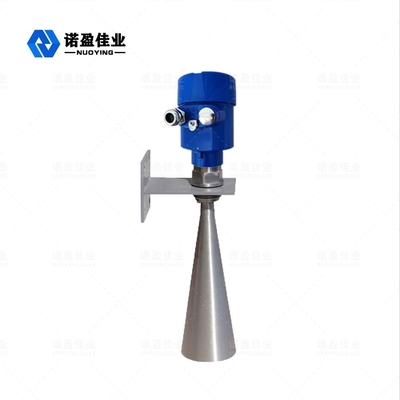

medidor nivelado do radar de 26GHz NYRD-SL
O medidor nivelado do radar de NYRD-SL, igualmente conhecido como o radar do nível de água, é um dispositivo eletrónico que use ondas eletromagnéticas para detectar alvos. Sua função principal é realizar a monitoração da tutela da água, o tratamento de esgotos e o aviso da inundação. O princípio de medida principal é enviar o pulso do radar da antena de detecção do nível de água do radar, que recebe o pulso refletiu para trás da superfície e dos registros da água o tempo T. Desde que a velocidade C da propagação da onda eletromagnética é uma constante, a distância D à superfície da água pode ser obtida.
Parâmetro técnico do medidor nivelado do radar
Aplicação típica | Nível de água da monitoração de rios, de canais, de canais e de bancos de areia |
Transmita a frequência | 26GHz |
Precisão | 1.5-3mm |
Escala | 30m 80m 120m |
Material da antena | 304 316L (opcionais) |
Amostra do eco | 100 times/s |
Temperatura do processo | -40~80℃ |
Umidade ambiental | 0~90% |
Definição | 1mm |
Conexão do processo | A instalação do suporte |
Relação elétrica | M20×1. 5, ½ “NPT |
Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Poder da fonte | 24V C.C. da C.C. 12V (opcional) |
Poder | 3W |
Trabalho atual | ≤10MA |
Classe da proteção | IP67 |
Nota do ※: Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários!
Princípio de funcionamento nivelado do medidor do radar
A antena nivelada do radar emite-se os pulsos estreitos da micro-ondas, que são transmitidos para baixo através da antena. Depois que o pulso toca na superfície do meio medido, reflete-se para trás e está recebido pelo sistema da antena outra vez, e o sinal é transmitido à peça do circuito eletrônico e convertido automaticamente em um sinal nivelado (porque a velocidade da propagação do pulso é extremamente rápida, a onda eletromagnética alcança o alvo e é refletida de volta ao receptor. O tempo tomado é quase instantâneo).
Características de projeto niveladas do medidor do radar
Campo nivelado da aplicação do medidor do radar
