Transdutor de nível de radar plano Modbus PFA PTFE Corrosão Cristalização Condensação Ocasiões

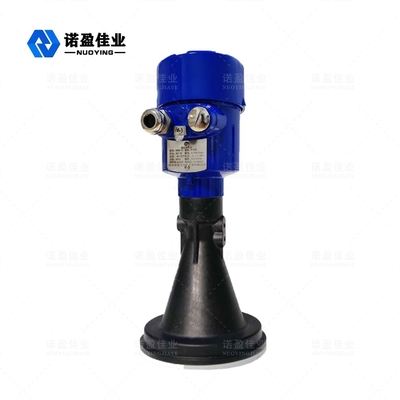

26GHz NYRD-PB-E Plano Radar Nível Metro

O medidor de nível de radar de tela plana é um instrumento de medição de nível de radar de alta frequência de 26 GHz com uma distância máxima de medição de 40 metros.A antena é otimizada ainda mais, e o novo microprocessador rápido pode realizar análise e processamento de sinal de alta velocidade, para que o instrumento possa ser usado em algumas ocasiões complexas, como vapor, espuma, poeira, cristalização, condensação, etc.

Radar Nível MetroParâmetro técnico

※ Observação:Produtospode serpersonalizado de acordo comaorequisitos específicosdoComercial!

Radar Nível MetroOperativo Princípio

A antena de nível de radar emite pulsos de microondas estreitos, que são transmitidos para baixo através da antena.Depois que o pulso toca a superfície do meio medido, ele é refletido de volta e recebido pelo sistema de antena novamente, e o sinal é transmitido para a parte do circuito eletrônico e convertido automaticamente em um sinal de nível (porque a velocidade de propagação do pulso é extremamente rápida, a onda eletromagnética atinge o alvo e é refletida de volta ao receptor. O tempo gasto é quase instantâneo).

Radar Nível MetroCaracterísticas de design

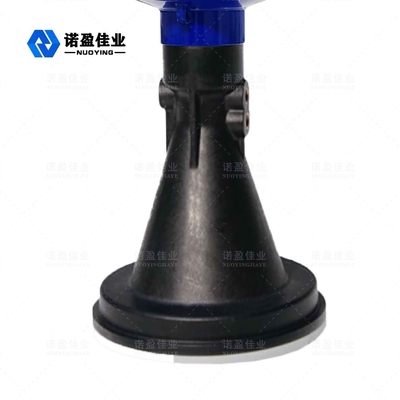

◎ A antena é pequena em tamanho, fácil de instalar;radar sem contato, sem desgaste e sem poluição.

◎ Não afetado por corrosão, espuma, vapor d'água, mudanças de temperatura e pressão.

◎ O ângulo do feixe é pequeno e a energia é concentrada, o que aumenta a capacidade de eco e ajuda a evitar interferências.

◎ A área cega de medição é menor e também pode obter bons resultados para medição de tanques pequenos.

◎ Alta relação sinal-ruído para melhor desempenho mesmo sob condições flutuantes.

Método de conexão





Radar Nível MetroAula de proteção



Este instrumento atende totalmente aos requisitos da classe de proteção IP66/67.Figura 6:

• Como garantir que sua instalação atenda aos requisitos IP67:
• Certifique-se de que a cabeça de vedação não esteja danificada.
• Certifique-se de que o cabo não esteja danificado.
• Certifique-se de que os cabos utilizados atendem às especificações de conexão elétrica.Dobre o cabo para baixo antes de entrar na interface elétrica para garantir que a água não flua para dentro da caixa, consulte ①
• Por favor, aperte o prensa-cabo, veja②
• Por favor, conecte as conexões elétricas não utilizadas com bujões cegos, veja ③





Radar Nível MetroDepuração do instrumento



O instrumento tem três métodos de depuração, como segue:



Método 1: Tela/Chave

O instrumento é depurado através dos 4 botões na tela de exibição.(Figura 7) ①LCD;②Botão.



Método 2: Depuração do computador host

Conecte-se à câmera superior através do HART (Figura 8)

①RS232 ou USB；②Medidor de nível de radar；③Adaptador HART；④250Ωresistência



Método 3: programação do programador portátil HART

Programador portátil HART (Figura 9)

①RS232 ou USB；②Medidor de nível de radar；③250Ωresistência
