Detalhes do produto:
|
Escala de medição: | 20m | Amostra do eco: | 100 times/s |
---|---|---|---|
Material: | PFA | Conexão do processo: | Flange (opcional) |
Categoria da proteção: | Instrumento IP67 da exposição, IP67 | Temperatura de funcionamento: | -40~260℃ |
Relação elétrica: | M20×1. 5, ½ “NPT | Categoria à prova de explosões: | ExiaCT6Ⅱ GA, Ⅱ CT6 Gb de Exd |
Realçar: | Sensor de nível de líquido de radar de 40 m,sensor de nível de líquido de radar IP67,sensor de nível de radar guiado 24VDC |

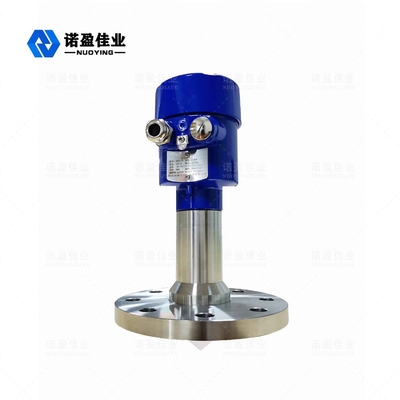

medidor nivelado do radar liso de 26GHz NYRD-PB-C
O medidor nivelado do radar do tela plano é um instrumento de medição de alta frequência do nível do radar 26GHz com uma distância máxima da medida de 40 medidores. A antena é aperfeiçoada mais, e o microprocessador rápido novo pode executar uma análise mais de alta velocidade do sinal e um processamento, de modo que o instrumento possa ser usado em algumas ocasiões complexas tais como o vapor, espuma, poeira, cristalização, condensação, etc….
Parâmetro técnico do medidor nivelado do radar
Modelo | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
Aplicação típica | Vapor, névoa, espuma, corrosão forte, cristalização, condensação, adesão, etc. | ||||
Transmita a frequência | 26GHz | ||||
Amostra do eco | 100 times/s | ||||

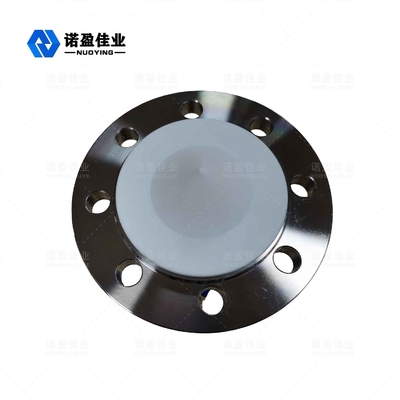

Material da antena | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
Escala | 40m | ||||
Precisão | 0.05%~0.1%F.S | ||||
Poder da fonte | 24VDC (Dois-fio, de quatro fios), C.A. 220V | ||||
Poder | 3W | ||||
Saída do sinal | 4… 20mA/HART/RS485/Modbus… | ||||
Temperatura do processo | -40~+130℃ | -40~+130℃ | -40~+260℃ | -40~+130℃ | -40~+130℃ |
Pressão do processo | -0.1~2.0MPa | ||||

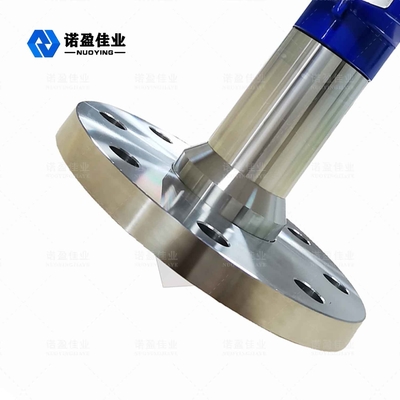

Conexão do processo | Suporte, flange (opcional) | ||||
Relação elétrica | M20×1. 5, ½ “NPT | ||||
Classe da proteção | IP 67 | ||||
Categoria à prova de explosões | ExiaCT6Ⅱ GA, Ⅱ CT6 Gb de Exd |
Nota do ※: Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários!
Princípio de funcionamento nivelado do medidor do radar
A antena nivelada do radar emite-se os pulsos estreitos da micro-ondas, que são transmitidos para baixo através da antena. Depois que o pulso toca na superfície do meio medido, reflete-se para trás e está recebido pelo sistema da antena outra vez, e o sinal é transmitido à peça do circuito eletrônico e convertido automaticamente em um sinal nivelado (porque a velocidade da propagação do pulso é extremamente rápida, a onda eletromagnética alcança o alvo e é refletida de volta ao receptor. O tempo tomado é quase instantâneo).
Exigências niveladas da instalação do medidor do radar
A instalação nivelada do erro do medidor do radar
