Detalhes do produto:
|
Escala de medição: | 40m | Tipo da antena: | tipo da placa lisa |
---|---|---|---|
Aplicação: | Líquidos corrosivos, poeira, partículas, etc. | Escala de frequência: | 2Process connection6GHz |
Categoria da proteção: | IP67 | Temperatura de funcionamento: | -40~260℃ |
Saída do sinal: | 4-20mA/HART (dois fios/de quatro fios) | Pressão do processo: | -10-40bar |
Realçar: | Transmissor nivelado do radar do tela plano,Transmissor nivelado 4MPa do radar do PTFE,4MPa guiou o transmissor nivelado da onda |

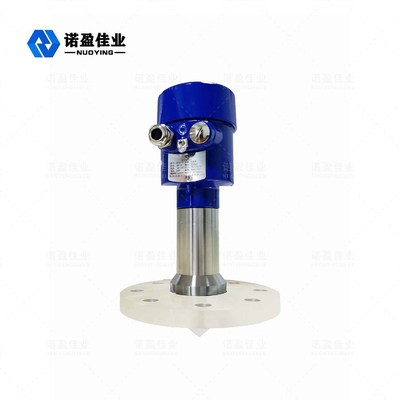

medidor nivelado do radar liso de 26GHz NYRD-PB-B
O medidor nivelado do radar do tela plano é um instrumento de medição de alta frequência do nível do radar 26GHz com uma distância máxima da medida de 40 medidores. A antena é aperfeiçoada mais, e o microprocessador rápido novo pode executar uma análise mais de alta velocidade do sinal e um processamento, de modo que o instrumento possa ser usado em algumas ocasiões complexas tais como o vapor, espuma, poeira, cristalização, condensação, etc….
Parâmetro técnico do medidor nivelado do radar
Modelo | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
Aplicação típica | Vapor, névoa, espuma, corrosão forte, cristalização, condensação, adesão, etc. | ||||
Transmita a frequência | 26GHz | ||||
Amostra do eco | 100 times/s | ||||
Material da antena | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
Escala | 40m | ||||
Precisão | 0.05%~0.1%F.S | ||||
Poder da fonte | 24VDC (Dois-fio, de quatro fios), C.A. 220V | ||||
Poder | 3W | ||||
Saída do sinal | 4… 20mA/HART/RS485/Modbus… | ||||
Temperatura do processo | -40~+130℃ | -40~+130℃ | -40~+260℃ | -40~+130℃ | -40~+130℃ |
Pressão do processo | -0.1~2.0MPa | ||||
Conexão do processo | Suporte, flange (opcional) | ||||
Relação elétrica | M20×1. 5, ½ “NPT | ||||
Classe da proteção | IP 67 | ||||
Categoria à prova de explosões | ExiaCT6Ⅱ GA, Ⅱ CT6 Gb de Exd |
Nota do ※: Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários!

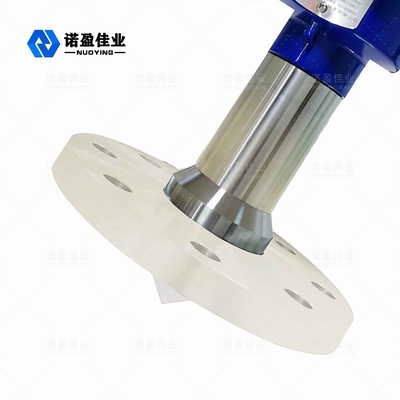

A antena do medidor do nível do radar do tela plano usando o material de PTFE, PTFE (PTFE ou PTFE), conhecido geralmente como dos “o rei plásticos”, é composta do tetrafluoroethylene pela polimerização de compostos do polímero, tem a estabilidade química excelente, resistência de corrosão alta, selagem, a lubrificação não é isolação pegajosa, elétrica e a boa resistência antienvelhecimento, PTFE tem as seguintes características:
Princípio de funcionamento nivelado do medidor do radar
A antena nivelada do radar emite-se os pulsos estreitos da micro-ondas, que são transmitidos para baixo através da antena. Depois que o pulso toca na superfície do meio medido, reflete-se para trás e está recebido pelo sistema da antena outra vez, e o sinal é transmitido à peça do circuito eletrônico e convertido automaticamente em um sinal nivelado (porque a velocidade da propagação do pulso é extremamente rápida, a onda eletromagnética alcança o alvo e é refletida de volta ao receptor. O tempo tomado é quase instantâneo).
Como a imagem mostra:
Ajuste de A.Range, baixo ajuste (4mA) Ajuste de B.High (20mA) Escala da zona de C.Blind
Proveja a superfície para a medida: A superfície inferior da linha ou a superfície de selagem da flange.
Nota: Ao usar o sincronismo do nível do radar, certifique-se de que o nível material o mais alto não pode entrar na área cega da medida (área mostrada por C na figura).
Características de projeto niveladas do medidor do radar
◎A antena é pequena em tamanho, fácil instalar; radar do não-contato, nenhum desgaste e nenhuma poluição.
◎Não afetado por mudanças da corrosão, da espuma, do vapor de água, da temperatura e da pressão.
◎O ângulo de feixe é pequeno e a energia é concentrada, que aumenta a capacidade e as ajudas do eco para evitar a interferência.
◎A área cega da medida é menor, e pode igualmente conseguir bons resultados para a medida pequena do tanque.
◎Relação de relação sinal-ruído alta para o melhor desempenho mesmo sob circunstâncias de flutuação.
