Detalhes do produto:
|
Escala de medição: | 35m | Fonte de alimentação: | 24VDC, 220VAC (opcionais) |
---|---|---|---|
Tipo da antena: | tipo de alta temperatura | Conexão do processo: | Flange (opcional), |
À prova de explosões: | EXiaIICT6 | Temperatura de funcionamento: | -40~250℃ |
Saída do sinal: | 4-20mA, 4-20mA/HART (dois fios/de quatro fios) | Pressão do processo: | -0.1-4MPa, -1~40BAR |
Realçar: | Transmissor de nível de radar EXia II CT6,transmissor de nível de radar 4MPa,transmissores de nível de microondas guiados de 4MPa |

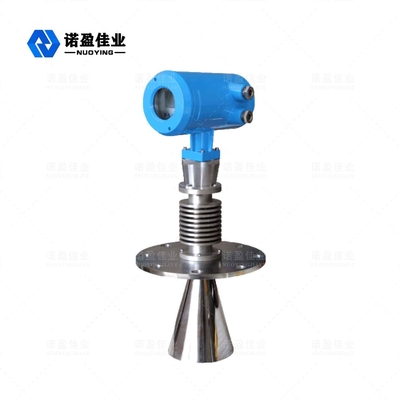

Medidor de nível de radar inteligente NYRD803, tipo de alta temperatura, faixa de medição: 0 ~ 35m, -40 ~ 250 ℃, -0.1-4MPa, 4-20mA/HART
Medidor de nível de radar inteligente NYRD803
Radar Nível MetroOperativo Princípio
O medidor de nível de radar é adequado para nível de líquido, pasta e material granular de medição contínua sem contato, adequado para temperatura, mudança de pressão;Onde gases inertes e voláteis estão presentes.
O método de medição de pulso de micro-ondas é adotado e pode funcionar normalmente na faixa de banda de frequência industrial.Energia de feixe baixo, pode ser instalado em uma variedade de recipientes ou tubos metálicos, não metálicos, sem danos ao corpo humano e ao meio ambiente.
Radar Nível MetroParâmetro técnico
Inscrição |
Condições de processo simples, líquido, lama, sólido exemplos: Tanque de armazenamento de água líquida;Tanque de armazenamento de ácido soda;Tanque de lama;Particulas solidas;Tanques pequenos |
Faixa de medição | 35m |
Material | 304.316 (opcional) |
Processo de montagem | Flange (opcional), |
Temperatura do processo | -40-250℃ |
Pressão do processo: | -1~40bar,-0,1~4MPa |
Repetibilidade | ± 3 mm |
Precisão | < 0,1% |
Limites de taxa de frequência | 6,8 GHz |
A prova de explosão | EXiaIICT6 |
Grau de proteção | IP67 |
Saída de sinal | 4-20mA, 4-20mA/HART (dois fios/QUATRO fios) |
Fonte de energia | 24 VCC |
※ Observação:Produtospode serpersonalizado de acordo comaorequisitos específicosdoComercial!

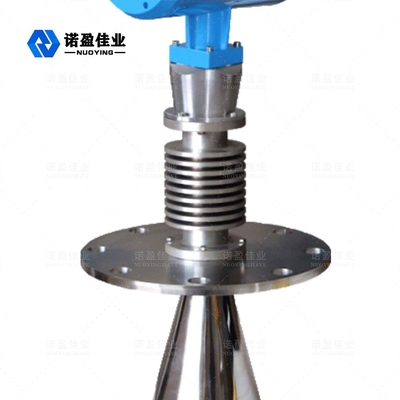

Antena do medidor de nível de radar para unir a estrutura do radiador, o radiador é um tipo de dispositivo de resfriamento de componentes de elétrons quentes usados para aparelhos elétricos, feito mais de 304/316 de material como estrutura de chapa de aço inoxidável.O dissipador de calor pode tornar o calor dos componentes de condução mais eficaz, para que o produto possa ser aplicado em ocasiões de temperatura mais alta.
Radar Nível MetroCaracterísticas de design
◎ NYRD803 do medidor de nível é adequado para medições contínuas sem contato de líquidos, lama e pellets, variação de pressão;a presença de gases inertes e situações voláteis
◎Use o método de medição de pulso de microondas, pode ser trabalhado normalmente dentro da banda da indústria frequente.Para o feixe de energia mais baixa, pode ser instalado em uma variedade de metais, recipientes ou tubos não metálicos, sem danos aos seres humanos e ao meio ambiente.
Radar Nível MetroRequerimentos de instalação
Descrição da instalação
Distância recomendada (1) da parede à parede externa do tubo curto instalado:
Instalação dentro do tanque
