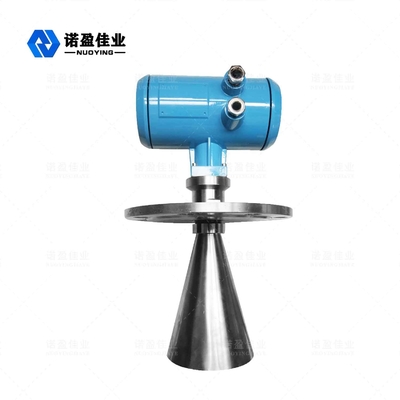

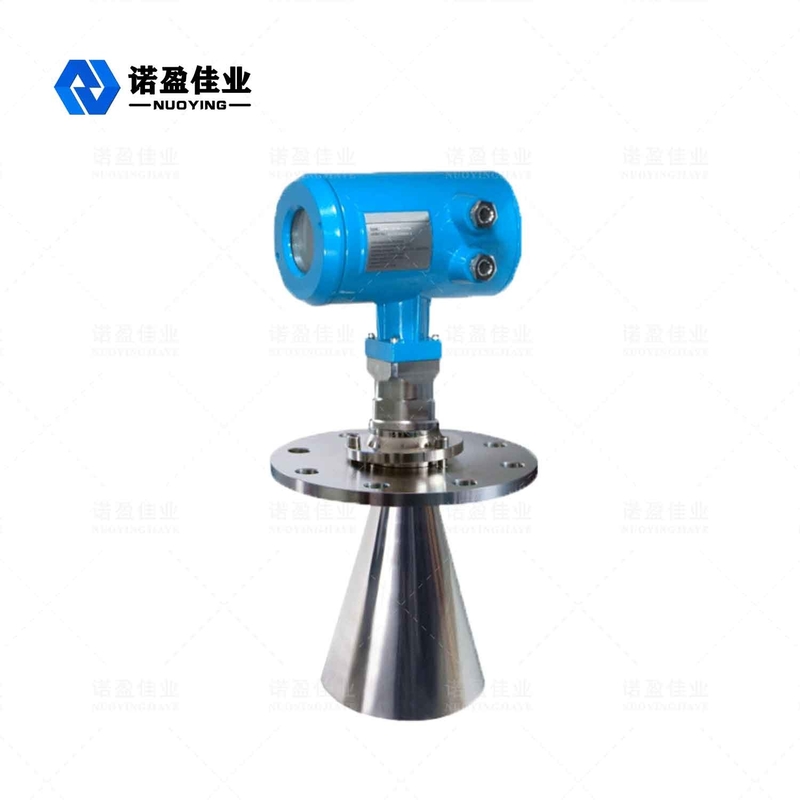

Medidor de nível de radar de alumínio fundido 20mA HART partículas sólidas

Medidor de nível de radar de alumínio fundido 20mA HART partículas sólidas
Medidor de nível de radar de alumínio fundido 20mA HART partículas sólidas Medidor de nível de radar de alumínio fundido 20mA HART partículas sólidas

Imagem Grande :  Medidor de nível de radar de alumínio fundido 20mA HART partículas sólidas

Detalhes do produto:
Lugar de origem: China
Marca: NUOYINGJIAYE
Certificação: Explosion-proof certificate
Número do modelo: NYRD803
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: $350 to $1800
Detalhes da embalagem: 60cm×30cm×30cm, 90cm×30cm×30cm, embalagem padrão da exportação
Tempo de entrega: 7 dias do trabalho
Termos de pagamento: T/T
Habilidade da fonte: 100 peças/pré mês

Medidor de nível de radar de alumínio fundido 20mA HART partículas sólidas

descrição
Escala de medição: 35m Fonte de alimentação: 24VDC
Aplicação: Condições de processo simples, líquido, pasta, contínua material do caso: caixa do alumínio de molde
Categoria da proteção: Instrumento IP67 da exposição, IP67 Temperatura de funcionamento: -40~130℃
Escala de frequência: 6.8GHz Pressão do processo: -0.1-4MPa, -1~40BAR
Realçar:

Medidor de nível de radar de alumínio fundido

,

medidor de nível de radar 20mA

,

transmissor de nível 20mA HART

NYRD803 caixa de aço inoxidável transmissor de nível medidor de nível de radar inteligente

Medidor de nível de radar inteligente NYRD803



Radar Nível MetroOperativo Princípio



O pulso de energia de baixa emissão é muito curto pelo sistema de antena de transmissão e recepção de microondas.Na velocidade da luz.O tempo de execução pode ser convertido no sinal de nível dos componentes eletrônicos.O tempo especial de um método de extensão muito curto garante medições estáveis ​​e precisas.

O eco falso aparecerá mesmo em condições complicadas.Com a ajuda da mais recente tecnologia de microprocessamento e software de depuração, o eco do nível do material pode ser analisado com precisão.



Radar Nível MetroParâmetro técnico



Inscrição

Condições de processo simples, líquido, lama, sólido

exemplos: Tanque de armazenamento de água líquida;Tanque de armazenamento de ácido soda;Tanque de lama;Particulas solidas;Tanques pequenos

Faixa de medição 35m
Material 304.316 (opcional)
Processo de montagem Flange (opcional),
Temperatura do processo -40-130℃
Pressão do processo: -1~40bar,-0,1~4MPa
Repetibilidade ± 3 mm
Precisão < 0,1%
Limites de taxa de frequência 6,8 GHz
A prova de explosão EXiaIICT6
Grau de proteção IP67
Saída de sinal 4-20mA, 4-20mA/HART (dois fios/QUATRO fios)
Fonte de energia 24 VCC



 Observação:Produtospode serpersonalizado de acordo comaorequisitos específicosdoComercial!



Radar Nível MetroCaracterísticas de design



◎ NYRD803 do medidor de nível é adequado para medições contínuas sem contato de líquidos, lama e pellets, variação de pressão;a presença de gases inertes e situações voláteis
Use o método de medição de pulso de microondas, pode ser trabalhado normalmente dentro da banda da indústria frequente.Para o feixe de energia mais baixa, pode ser instalado em uma variedade de metais, recipientes ou tubos não metálicos, sem danos aos seres humanos e ao meio ambiente.

Radar Nível MetroRequerimentos de instalação



Opção de instalação otimizada

  • Tamanho da antena: quanto maior o tamanho da antena, menor é o ângulo do bean da onda e o eco da onda de interrupção será mais fraco.
  • Ajuste da antena: ajuste a antena para a posição de medição otimizada.
  • Tubo de onda guiada: o tubo de onda guiada é usado para evitar o eco da onda de interferência.



Medidor de nível de radar de alumínio fundido 20mA HART partículas sólidas 0



NYRD803 Instalação dentro do tanque


Instalação padrão:

  • A antena não pode ser inclinada em direção à parede do tanque.
  • A antena buzina deve ser estendida para fora do tubo curto de instalação;caso contrário, o tubo de extensão da antena deve ser usado.
  • A antena buzina deve ser ajustada para ficar na vertical, não deixe o feijão apontar para a parede do tanque.



Medidor de nível de radar de alumínio fundido 20mA HART partículas sólidas 1



Radar Nível MetroCondições de medição


Atenção



  • A faixa de medição conta a partir do ponto em que o feixe de onda toca o fundo do tanque, mas em condições especiais, se o fundo do tanque for côncavo ou cônico, não é possível medir quando o nível do material for inferior a este ponto.
  • Se o meio estiver com constante elétrica média baixa, quando estiver no nível de líquido baixo, é visível no fundo do tanque, agora para garantir a precisão da medição, sugerimos definir a posição cero na posição C de altura baixa.
  • Teoricamente, é possível atingir o ponto de ponta da antena para medição, mas considerando a influência da corrosão e aderência, o valor final da faixa de medição deve estar no ponto a 100mm da ponta da antena
  • Para proteção contra transbordamento, podemos definir uma distância segura adicionada na área cega.
  • Eles dentro.a faixa de medição está relacionada à antena.
  • Sob diferentes condições de concentração, as espumas podem absorver e refletir micro-ondas, mas sob certas condições, é mensurável.



Medidor de nível de radar de alumínio fundido 20mA HART partículas sólidas 2
