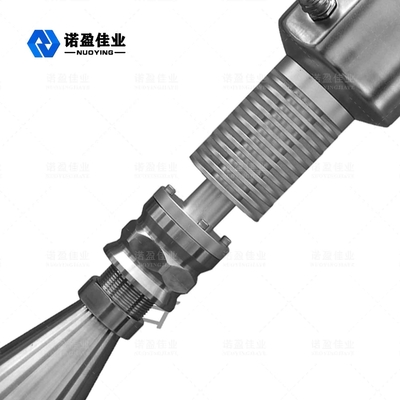

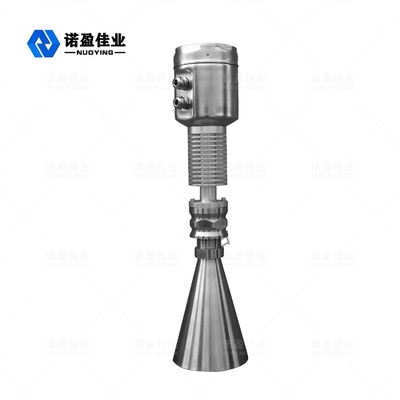

Transmissor de nível de radar sem contato SS316 Transmissor de nível 35m GWR

NYRD803 Carcaça de Aço Inoxidável Medidor de Nível de Radar Inteligente -40~250℃ Transmissor de Nível

Medidor de nível de radar inteligente NYRD803

Radar Nível MetroOperativo Princípio

Pulsos de energia de baixa emissão através de sistemas de antenas de transmissão e recepção de micro-ondas muito curtas.com a velocidade da luz.O tempo de execução pode ser convertido em componentes eletrônicos de sinais de nível.Um tempo especial para um método de extensão muito curto garante medições estáveis ​​e precisas.
Mesmo se a condição de casos mais complexos, há um eco falso, com a mais recente tecnologia de microprocessamento e software de depuração pode analisar com precisão o eco em nível de material.

Entrada

A antena recebe os pulsos de microondas refletidos e transmitidos ao circuito eletrônico, o microprocessador processa este sinal, identifica os micropulsos gerados no eco da superfície do material.Reconhecimento correto do sinal de eco pelo software inteligente concluído com precisão milimétrica.A distância D da superfície do material e o tempo de viagem do pulso T é proporcional a:

D=C×T/2
Onde C é a velocidade da luz
Como a distância do tanque vazio E é conhecida, então o nível L é:
L=ED

Saída

Ao inserir a altura E (= zero) do tanque vazio, a altura do tanque cheio F (= Full Scale) e alguns aplicativos para definir os parâmetros, os parâmetros do aplicativo adaptarão automaticamente o instrumento para medir o ambiente.Corresponde à saída de 4-20mA.

Radar Nível MetroCaracterísticas de design

◎ NYRD803 do medidor de nível é adequado para medições contínuas sem contato de líquidos, lama e pellets, variação de pressão;a presença de gases inertes e situações voláteis
◎Use o método de medição de pulso de microondas, pode ser trabalhado normalmente dentro da banda da indústria frequente.Para o feixe de energia mais baixa, pode ser instalado em uma variedade de metais, recipientes ou tubos não metálicos, sem danos aos seres humanos e ao meio ambiente.

Radar Nível MetroRequerimentos de instalação

Descrição da instalação

Distância recomendada(1) da parede até a parede externa do tubo curto instalado:

• A distância da parede do tanque: 1/6 do diâmetro do tanque, min.a distância é 200mm
• Não é permitido instalar acima do silo de alimentação de material(4)
• Não é permitido instalar na posição central(3), caso seja instalado no centro, causará um falso eco de onda, interromperá o eco da onda e causará perda de sinal.
• Se a distância entre o medidor e a parede do tanque não puder ser garantida, os meios na parede do tanque serão aderidos causando eco de onda falsa, durante a depuração do medidor, o eco de onda falsa não foi salvo.

Instalação dentro do tanque

• Dentro do feixe de onda de sinal, evite seguir o material a ser instalado (1) Interruptor de limite, sensor de temperatura, etc.
• Posição simétrica (2) anel de vácuo, bobina de aquecimento, avental, etc.
• Se houver (1)(2) substâncias de interferência, aplique o tubo de onda guiada para medição.

Opção de instalação otimizada

• Tamanho da antena: quanto maior o tamanho da antena, menor é o ângulo do bean da onda e o eco da onda de interrupção será mais fraco.
• Ajuste da antena: ajuste a antena para a posição de medição otimizada.
• Tubo de onda guiada: o tubo de onda guiada é usado para evitar o eco da onda de interferência.

NYRD803 Instalação dentro do tanque

Instalação padrão:

• A antena não pode ser inclinada em direção à parede do tanque.
• A antena buzina deve ser estendida para fora do tubo curto de instalação;caso contrário, o tubo de extensão da antena deve ser usado.
• A antena buzina deve ser ajustada para ficar na vertical, não deixe o feijão apontar para a parede do tanque.

Radar Nível MetroCondições de medição

Atenção

• A faixa de medição conta a partir do ponto em que o feixe de onda toca o fundo do tanque, mas em condições especiais, se o fundo do tanque for côncavo ou cônico, não é possível medir quando o nível do material for inferior a este ponto.
• Se o meio estiver com constante elétrica média baixa, quando estiver no nível de líquido baixo, é visível no fundo do tanque, agora para garantir a precisão da medição, sugerimos definir a posição cero na posição C de altura baixa.
• Teoricamente, é possível atingir o ponto de ponta da antena para medição, mas considerando a influência da corrosão e aderência, o valor final da faixa de medição deve estar no ponto a 100mm da ponta da antena
• Para proteção contra transbordamento, podemos definir uma distância segura adicionada na área cega.
• Eles dentro.a faixa de medição está relacionada à antena.
• Sob diferentes condições de concentração, as espumas podem absorver e refletir micro-ondas, mas sob certas condições, é mensurável.
