Detalhes do produto:
|
Escala de medição: | 35m | Precisão: | < 0=""> |
---|---|---|---|
material do caso: | Caixa de aço inoxidável | Conexão do processo: | Flange (opcional), |
Categoria da proteção: | Instrumento IP67 da exposição, IP67 | Temperatura de funcionamento: | -40~130℃ |
Saída do sinal: | 4-20mA/HART/RS485/Modbus | Pressão do processo: | -1~40BAR |
Realçar: | Transmissor de nível de radar SS304,transmissor de nível de radar de ácido 24VDC,sensor de nível de água de radar 24VDC |

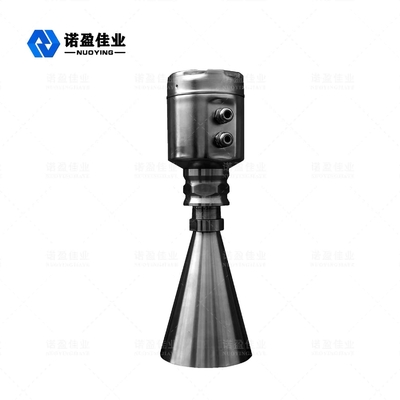

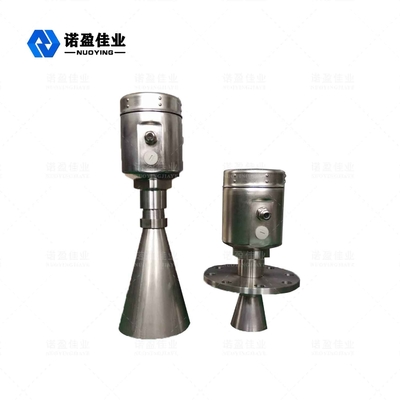

NYRD803 caixa de aço inoxidável transmissor de nível medidor de nível de radar inteligente
Medidor de nível de radar inteligente NYRD803
Radar Nível MetroOperativo Princípio
Pulsos de energia de baixa emissão através de sistemas de antenas de transmissão e recepção de micro-ondas muito curtas.com a velocidade da luz.O tempo de execução pode ser convertido em componentes eletrônicos de sinais de nível.Um tempo especial para um método de extensão muito curto garante medições estáveis e precisas.
Mesmo se a condição de casos mais complexos, há um eco falso, com a mais recente tecnologia de microprocessamento e software de depuração pode analisar com precisão o eco em nível de material.
Radar Nível MetroParâmetro técnico
Inscrição |
Condições de processo simples, líquido, lama, sólido exemplos: Tanque de armazenamento de água líquida;Tanque de armazenamento de ácido soda;Tanque de lama;Particulas solidas;Tanques pequenos |
Faixa de medição | 35m |
Material | 304.316 (opcional) |
Processo de montagem | Flange (opcional), |
Temperatura do processo | -40-130℃ |
Pressão do processo: | -1~40bar,-0,1~4MPa |
Repetibilidade | ± 3 mm |
Precisão | < 0,1% |
Limites de taxa de frequência | 6,8 GHz |
A prova de explosão | EXiaIICT6 |
Grau de proteção | IP67 |
Saída de sinal | 4-20mA, 4-20mA/HART (dois fios/QUATRO fios) |
Fonte de energia | 24 VCC |
※ Observação:Produtospode serpersonalizado de acordo comaorequisitos específicosdoComercial!
Entrada
A antena recebe os pulsos de microondas refletidos e transmitidos ao circuito eletrônico, o microprocessador processa este sinal, identifica os micropulsos gerados no eco da superfície do material.Reconhecimento correto do sinal de eco pelo software inteligente concluído com precisão milimétrica.A distância D da superfície do material e o tempo de viagem do pulso T é proporcional a:
D=C×T/2
Onde C é a velocidade da luz
Como a distância do tanque vazio E é conhecida, então o nível L é:
L=ED
Saída
Ao inserir a altura E (= zero) do tanque vazio, a altura do tanque cheio F (= Full Scale) e alguns aplicativos para definir os parâmetros, os parâmetros do aplicativo adaptarão automaticamente o instrumento para medir o ambiente.Corresponde à saída de 4-20mA.
Radar Nível MetroCaracterísticas de design
◎ NYRD803 do medidor de nível é adequado para medições contínuas sem contato de líquidos, lama e pellets, variação de pressão;a presença de gases inertes e situações voláteis
◎Use o método de medição de pulso de microondas, pode ser trabalhado normalmente dentro da banda da indústria frequente.Para o feixe de energia mais baixa, pode ser instalado em uma variedade de metais, recipientes ou tubos não metálicos, sem danos aos seres humanos e ao meio ambiente.
Radar Nível MetroRequerimentos de instalação
Descrição da instalação
Distância recomendada (1) da parede à parede externa do tubo curto instalado:
Instalação dentro do tanque
