Detalhes do produto:
|
Escala de medição: | 20m | Fonte de alimentação: | 24VDC |
---|---|---|---|
Material: | PFA, PTFE (opcionais) | Conexão do processo: | Parafuse a linha, flange (opcional), |
material do caso: | Caixa de aço inoxidável | Temperatura de funcionamento: | -40~130℃ |
Saída do sinal: | 4-20mA, 4-20mA/HART (dois fios/de quatro fios) | Pressão do processo: | -10~40bar |
Realçar: | Medidor nivelado do radar NYRD801 inteligente,Medidor nivelado do radar de aço inoxidável,Transmissor nivelado inteligente de aço inoxidável |

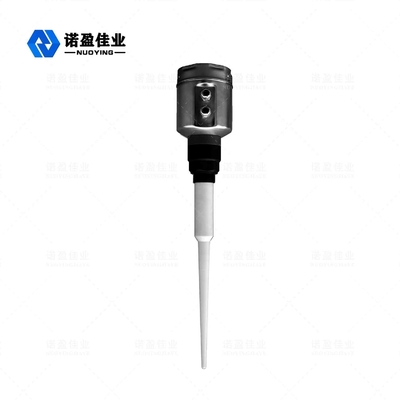

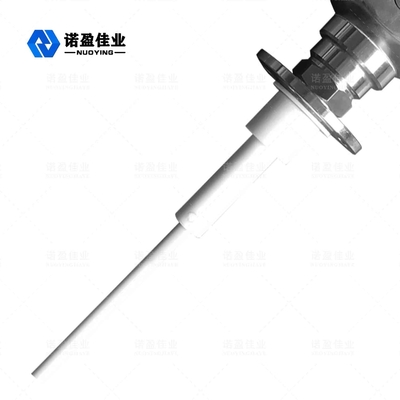

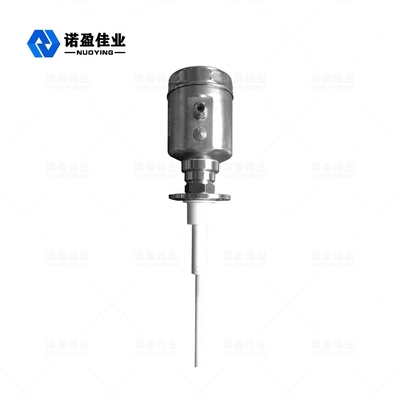

Medidor nivelado do radar NYRD801 inteligente
Princípio de funcionamento nivelado do medidor do radar
Baixos pulsos da energia da emissão com a micro-ondas muito curto que transmite e sistemas da antena de recepção. com a velocidade da luz. O tempo de funcionamento pode ser convertido aos componentes eletrônicos de sinais nivelados. Uma estadia especial para um método muito curto da extensão assegura medidas estáveis e exatas.
Mesmo se os exemplos mais complexos da circunstância, há um eco falso, com a tecnologia a mais atrasada do microprocessamento e o software da eliminação de erros pode exatamente analisar o eco nivelado material.
Entrada
A antena recebe os pulsos refletidos da micro-ondas e transmitido ao circuito eletrônico, os processos do microprocessador este sinal, identificam os micro-pulsos gerados no eco de superfície material. Reconhecimento de sinal correto do eco pelo software inteligente terminado até a precisão do milímetro. A distância D da superfície material e do tempo de viagem T do pulso é proporcional a:
D=C×T/2
Onde C está a uma velocidade da luz
Porque a distância do tanque vazio E é sabida, a seguir o nível L é:
L=E-D
Saída
Incorporando a altura E (= zero) do tanque vazio, a altura completa F do tanque (= completo) e as algumas aplicações para ajustar os parâmetros, parâmetros da aplicação adaptará automaticamente o instrumento para medir o ambiente. Corresponde à saída 4-20mA.
Parâmetro técnico do medidor nivelado do radar
Aplicação |
Condições de processo simples, líquido corrosivo, pasta, contínua exemplos: Tanque de armazenamento líquido da água; Tanque de armazenamento do ácido da soda; Tanque da pasta; Partículas contínuas; Tanques pequenos |
Escala de medição | 20m |
Material | PFA, PTFE (opcionais) |
Processo cabendo | Parafuse a linha, flange (opcional), |
Temperatura do processo | -40-130℃ |
Presure do processo: | -1~20bar, - 0.1~2MPa |
Repetibilidade | ± 3mm |
Precisão | < 0=""> |
Limites da taxa da frequência | 6.8GHz |
À prova de explosões | EXiaIICT6 |
Categoria da proteção | IP67 |
Saída do sinal | 4-20mA, 4-20mA/HART (dois fios/de quatro fios) |
Fonte de alimentação | 24VDC |
Nota do ※: Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários!
Características de projeto niveladas do medidor do radar
◎NYRD801 do medidor nivelado é apropriado para medidas contínuas do não-contato dos líquidos, da pasta e das pelotas, variação de pressão; a presença de gás inertes e de situações temporárias
◎Método da medida do pulso da micro-ondas do uso, pode ser trabalhado normalmente dentro da faixa da indústria frequente. Para o feixe de mais baixa energia, podem ser instalados em uma variedade de metais, recipiente ou tubulação não metálica, nenhum dano aos seres humanos e o ambiente.
Exigências niveladas da instalação do medidor do radar
A instalação dentro do tanque
Opção aperfeiçoada da instalação
A instalação NYRD801 dentro do tanque
A instalação padrão:
