Transmissor de Nível Inteligente Tipo Flange 35m 316 SS Partícula Média

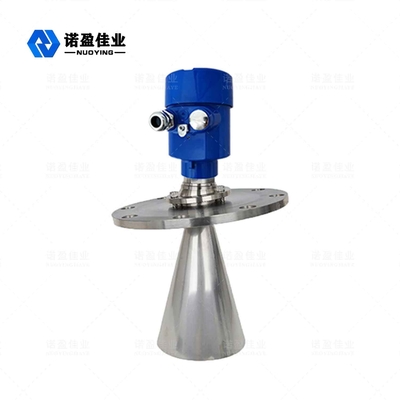

Medidor de nível de radar inteligente NYRD803

O medidor de nível de radar adota o método de medição de pulso de microondas e pode ser normal na faixa de banda de frequência industrial, energia de baixo feixe, pode ser instalado em uma variedade de recipientes ou tubulações de metal, não metálicos, líquido, pasta e nível de material de partículas de não -contato medição contínua.Adequado para poeira, temperatura, mudança de pressão, gás inerte e vapor.O medidor de nível por radar não causa danos ao corpo humano e ao meio ambiente, mas também tem as vantagens de não ser afetado pela proporção do meio, não ser afetado pela mudança da constante dielétrica e não precisar de ajuste no local.É uma escolha muito boa, seja para necessidades industriais ou para a consideração de benefícios econômicos para os clientes.

Radar Nível MetroParâmetro técnico

※ Observação:Produtospode serpersonalizado de acordo comaorequisitos específicosdoComercial!

Radar Nível MetroOperativo Princípio

Pulsos de energia de baixa emissão através de sistemas de antenas de transmissão e recepção de micro-ondas muito curtas.com a velocidade da luz.O tempo de execução pode ser convertido em componentes eletrônicos de sinais de nível.Um tempo especial para um método de extensão muito curto garante medições estáveis ​​e precisas.
Mesmo se a condição de casos mais complexos, há um eco falso, com a mais recente tecnologia de microprocessamento e software de depuração pode analisar com precisão o eco em nível de material.

Radar Nível MetroRequerimentos de instalação

Descrição da instalação

Distância recomendada (1) da parede à parede externa do tubo curto instalado:

• A distância da parede do tanque: 1/6 do diâmetro do tanque, min.a distância é 200mm
• Não é permitido instalar acima do silo de alimentação de material(4)
• Não é permitido instalar na posição central(3), caso seja instalado no centro, causará um falso eco de onda, interromperá o eco da onda e causará perda de sinal.
• Se a distância entre o medidor e a parede do tanque não puder ser garantida, os meios na parede do tanque serão aderidos causando eco de onda falsa, durante a depuração do medidor, o eco de onda falsa não foi salvo.

Opção de instalação otimizada

• Tamanho da antena: quanto maior o tamanho da antena, menor é o ângulo do bean da onda e o eco da onda de interrupção será mais fraco.
• Ajuste da antena: ajuste a antena para a posição de medição otimizada.
• Tubo de onda guiada: o tubo de onda guiada é usado para evitar o eco da onda de interferência.

NYRD803 Instalação dentro do tanque

Instalação padrão:

• A antena não pode ser inclinada em direção à parede do tanque.
• A antena buzina deve ser estendida para fora do tubo curto de instalação;caso contrário, o tubo de extensão da antena deve ser usado.
• A antena buzina deve ser ajustada para ficar na vertical, não deixe o feijão apontar para a parede do tanque.
