Detalhes do produto:
|
Escala de medição: | 30m | Tipo da antena: | antena de alta temperatura e de alta pressão do cabo |
---|---|---|---|
Amostra: | amostras do eco 55/s | Conexão do processo: | A instalação da flange (opcional) |
Níveis da explosão: | EXiaIICT6 | Temperatura de funcionamento: | -40~500℃ |
Saída do sinal: | 4-20mA, 4-20mA/HART (dois fios/de quatro fios) | Pressão do processo: | -0.1-4MPa, -1~40BAR |
Realçar: | transmissor nivelado do radar da onda 1.8GHz guiada,transmissor nivelado do radar da onda guiada de 30m,transmissor nivelado da onda guiada de 30m |

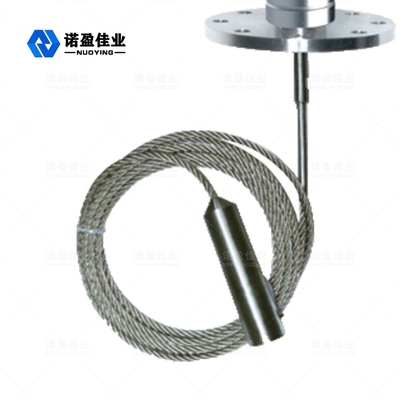

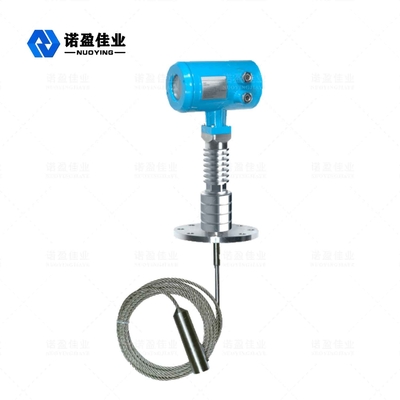

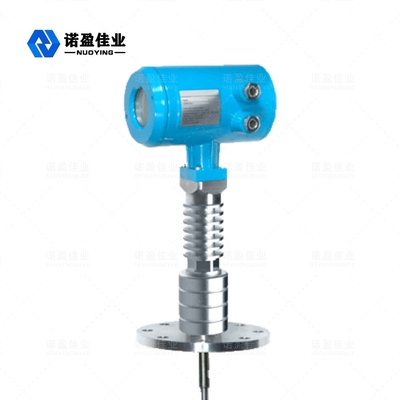

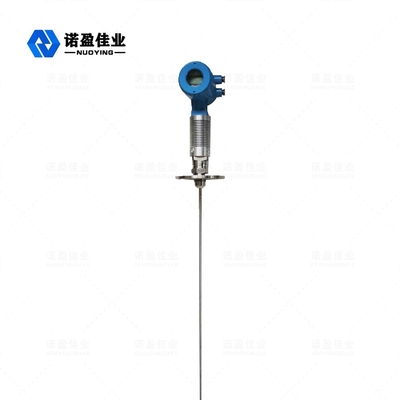

Medidor nivelado do radar da onda guiada de NYRD705 1.8GHz
O medidor nivelado do radar da onda guiada é um medidor nivelado baseado no princípio da reflexão do domínio de tempo (TDR). O pulso eletromagnético das propagações do calibre nivelado do radar ao longo do cabo ou da ponta de prova de aço na velocidade da luz. A parte do pulso do medidor nivelado é refletida para formar um eco e para retornar ao transmissor do pulso ao longo do mesmo trajeto. A distância entre o transmissor e a superfície do meio medido é proporcional à época de propagação do pulso durante esse período, e a altura nivelada líquida é calculada.
Parâmetro técnico do medidor nivelado do radar
Parâmetros |
Frequência: 100MHZ-1.8GHZ Escala de medição: - cabo: 0-30m; haste, coaxial: 0-6m Repetibilidade: ± 3mm Definição: 1mm Amostra: amostras do eco 55/s Velocidade da resposta: 0.2S (segundo o uso real) Sinal da corrente de saída: 4-20mA Precisão: <0> |
Relação de comunicação | Protocolo de comunicação do CERVO |
Conexão do processo |
G1-1/2 Flange DN50, DN80, DN100, DN150 |
Pressão do processo | -1 ~ 40bar |
Poder |
Poder: 24VDC (± 10%), tensão de ondinha: 1Vpp Consumo de potência: 22.5mA máximo |
Circunstâncias ambientais | ℃ da temperatura -40 ~ ℃ +80 |
Abrigando a categoria da proteção | IP68 |
Níveis da explosão | EXiaIICT6 |
Conexão do fio da saída da fonte e do sinal de alimentação da instrumentação |
Compartilhando de um cabo protegido dois-núcleo Entrada do cabo: 2 M20 × 1,5 (o diâmetro dos cabos de 5 - 9mm) |
Nota do ※: Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários!
Princípio de funcionamento nivelado do medidor do radar
O radar da onda guiada é o tipo do instrumento de medição que é baseado no princípio de curso do tempo. A onda de radar viaja na velocidade da luz, e seu tempo de funcionamento pode ser convertido em um sinal nivelado pelos componentes eletrônicos. A ponta de prova emite-se os pulsos de alta frequência que espalham ao longo do cabo, e os pulsos são refletidos para trás quando encontram a superfície material e recebidos pelo receptor dentro do medidor. O sinal da distância é convertido então ao sinal nivelado.
Entrada
O sinal de pulso refletido é conduzido ao longo do cabo de volta ao circuito eletrônico do medidor, e dos processos do microprocessador este sinal identificar o eco produzido pelos pulsos da micro-ondas na superfície material. O reconhecimento do sinal correto do eco é feito pelo software inteligente. A distância D à superfície material é proporcional ao curso T do tempo do pulso:
D=C×T/2
onde C está a uma velocidade da luz
Enquanto a distância E do tanque vazio é sabida, o nível L é:
L=E-D
Saída
Ajustado em conformidade à altura vazia E do tanque (= o ponto zero), à altura completa F do tanque (= o completo) e a alguns parâmetros da aplicação. Os parâmetros da aplicação farão automaticamente o instrumento adaptar-se ao ambiente da medida, correspondendo à saída de 4 ~ 20mA.
Medidor nivelado Electricalconnections do radar
◎Tensão de fonte
(4 ~20) mA/HART (Dois-fio)
A fonte de alimentação e a parte do sinal da corrente de saída um cabo protegido dois-núcleo. Refira os dados técnicos para a escala específica da tensão de fonte. Para o tipo intrinsecamente seguro, uma barreira de segurança deve ser adicionada entre a fonte de alimentação e o instrumento.
(4~20) mA/HART (de quatro fios)
A fonte de alimentação e o sinal atual são separados, e cada um usa um fio protegido dois-núcleo. Refira os dados técnicos para a escala específica da tensão de fonte.
RS485/Modbus
A fonte de alimentação e o sinal de Modbus são separados, e cada um usa um fio protegido dois-núcleo. Para a escala específica da tensão de fonte para ver dados técnicos.
