Detalhes do produto:
|
Escala de medição: | 6m | Fonte de alimentação: | 24VDC |
---|---|---|---|
Material: | 304,316L (opcional) | Montando o método: | montagem da flange ou montagem da linha |
Categoria da proteção: | Instrumento IP67 da exposição | Temperatura de funcionamento: | -40~130℃, - 40~250℃ |
Saída do sinal: | 4-20mA/HART/RS485/Modbus | Frequência: | 100MHZ-1.8GHZ |
Realçar: | Transmissor de nível 24VDC GWR,transmissor de nível GWR 4-20mA,transmissor de linha GWR |

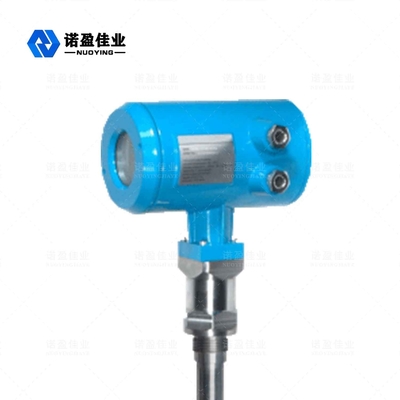

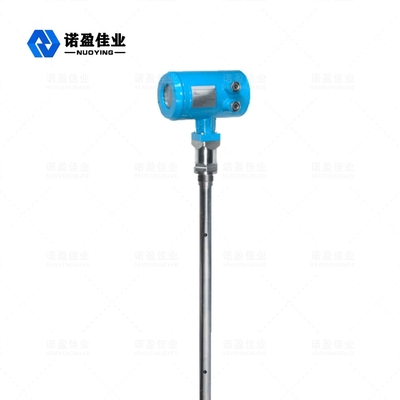

Onda guiada NYRD704 1,8 GHz Radar Nível Metro
O medidor de nível de radar de onda guiada é um medidor de nível baseado no princípio da reflexão no domínio do tempo (TDR).O pulso eletromagnético do medidor de nível de radar se propaga ao longo do cabo de aço ou sonda na velocidade da luz.Parte do pulso do medidor de nível é refletido para formar um eco e retornar ao transmissor de pulso pelo mesmo caminho.A distância entre o transmissor e a superfície do meio medido é proporcional ao tempo de propagação do pulso durante esse período, e a altura do nível do líquido é calculada.
Radar Nível MetroParâmetro técnico
Parâmetros |
Frequência: 100MHZ-1,8GHZ Faixa de medição:-cabo: 0-30m;haste, coaxial: 0-6m Repetibilidade: ± 3mm Resolução: 1mm Amostragem: eco 55 amostras / s Velocidade de resposta: 0.2S (dependendo do uso real) Sinal de corrente de saída: 4-20mA Precisão: <0,1% |
Interface de comunicação | protocolo de comunicação HART |
Conexão do processo |
G1-1/2 Flange DN50, DN80, DN100, DN150 |
Pressão do processo | -1 ~ 40bar |
Poder |
Potência: 24VDC (± 10%), tensão de ondulação: 1Vpp Consumo de energia: máximo 22,5mA |
Condições ambientais | temperatura -40 ℃ ~ +80 ℃ |
Grau de proteção da carcaça | IP68 |
Níveis de explosão | EXiaIICT6 |
Fonte de alimentação de instrumentação e conexão de fio de saída de sinal |
Compartilhando um cabo blindado de dois núcleos Entrada do cabo: 2 M20 × 1,5 (o diâmetro dos cabos de 5 - 9 mm) |
※ Observação:Produtospode serpersonalizado de acordo comaorequisitos específicosdoComercial!
Radar Nível MetroRequerimentos de instalação
Guia de instalação
O seguinte guia de instalação é adequado para sondas de cabo e haste para medição de partículas sólidas e líquidas.A sonda tubular coaxial é aplicada apenas ao objeto líquido.
Posição de instalação:
Tente ficar longe da saída e entrada.
O medidor não deve tocar a parede interna do tanque para tanques de metal e tanques de plástico.Se for um tanque de metal, o medidor de nível de material não deve ser instalado no centro do tanque.
Propõe-se instalar a 1/4 do diâmetro do silo.
As sondas do tipo cabo ou haste devem manter uma distância da parede do tanque não inferior a 30 cm.
O fundo da sonda deve estar a cerca de 30 mm do fundo do tanque.
A sonda deve manter uma distância não inferior a 200 mm dos obstáculos dentro do tanque.
O sensor pode ser instalado no centro do topo do tanque, se o fundo do recipiente for um cone, para que a medição possa ser feita no fundo do tanque.
A imagem à direita mostra o diagrama de instalação do radar tipo haste, usado principalmente para medição de nível de líquido.
Características:
Pode medir um material cuja constante dielétrica é maior ou igual a 1,4.
Geralmente usado para medir o material cuja viscosidade é menor ou igual a 500cst e menos provável de produzir adesão.
O alcance máximo do radar tipo haste pode chegar a 6m.
Tem forte capacidade de inibição do vapor e da espuma para que a medição não seja afetada.
O método de medição de haste dupla pode ser usado para o material líquido cuja constante dielétrica é relativamente pequena para garantir a boa precisão da medição.
A força de tração para baixo aplicada ao cabo
Ao carregar e descarregar, o material gerará força de tração para baixo no cabo, que é determinada pelos seguintes fatores:
Guia de instalação para medição de líquidos
O guia de instalação abaixo se aplica a sondas do tipo haste e cabo.A medição da sonda tubular não está relacionada com o método de instalação.
Obstáculos dentro do tanque
Remoção de interferência
Instalação padrão líquida

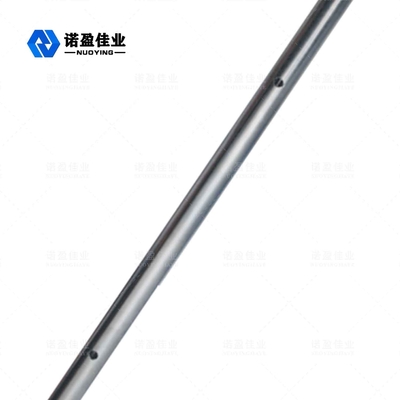

A sonda tubular é a melhor solução para o meio cuja viscosidade é menor ou igual a 500cst e que não é de fácil adesão.As características são as seguintes:
