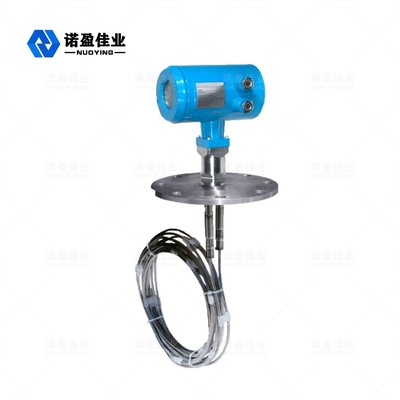

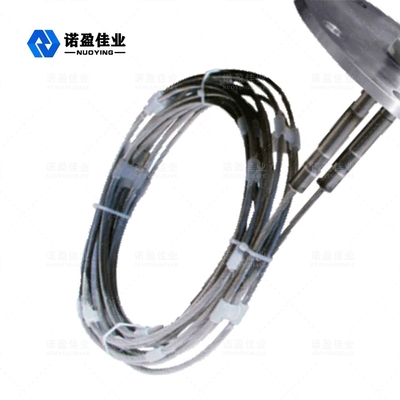

Transmissor de Nível de Radar de Onda Guiada de Resolução de 1mm Baixo Dielétrico

Medida nivelada do transmissor do medidor nivelado do radar da onda guiada de NYRD703 1.8GHz do baixo dielétrico Constant Media

Medidor nivelado do radar da onda guiada de NYRD703 1.8GHz

O medidor nivelado do radar da onda guiada é um medidor nivelado baseado no princípio da reflexão do domínio de tempo (TDR). O pulso eletromagnético das propagações do calibre nivelado do radar ao longo do cabo ou da ponta de prova de aço na velocidade da luz. A parte do pulso do medidor nivelado é refletida para formar um eco e para retornar ao transmissor do pulso ao longo do mesmo trajeto. A distância entre o transmissor e a superfície do meio medido é proporcional à época de propagação do pulso durante esse período, e a altura nivelada líquida é calculada.

Parâmetro técnico do medidor nivelado do radar

Nota do ※: Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários!

Princípio de funcionamento nivelado do medidor do radar

O radar da onda guiada é o tipo do instrumento de medição que é baseado no princípio de curso do tempo. A onda de radar viaja na velocidade da luz, e seu tempo de funcionamento pode ser convertido em um sinal nivelado pelos componentes eletrônicos. A ponta de prova emite-se os pulsos de alta frequência que espalham ao longo do cabo, e os pulsos são refletidos para trás quando encontram a superfície material e recebidos pelo receptor dentro do medidor. O sinal da distância é convertido então ao sinal nivelado.

Exigências niveladas da instalação do medidor do radar

Escala da medida

A área cega refere a distância mínima entre o mais de nível elevado da superfície material e o ponto de referência da medida.

A área cega inferior refere a distância perto da parte inferior do cabo que não pode precisamente ser medida.

A distância eficaz é essa entre a área cega superior e a área cega inferior.

Nota: Somente quando o nível material está entre nas áreas cegas superiores e inferiores pode uma medida segura do nível material esteja garantida.

Guia de instalação

O seguinte guia de instalação é apropriado para aquele de pontas de prova do cabo e da haste para a medida de partículas e do líquido contínuos. A ponta de prova tubular coaxial é aplicada somente ao objeto líquido.

Posição de instalação:

Tente ficar longe da tomada e da entrada.

O medidor não deve tocar na parede interna do tanque para os tanques do metal e os tanques plásticos. Se é um tanque do metal, o medidor nivelado material não deve ser instalado no centro do tanque.

Propõe-se instalar em 1/4 do diâmetro do silo.

As pontas de prova de tipos do cabo ou da haste devem manter uma distância longe da parede do tanque não menos de 30cm.

A parte inferior da ponta de prova deve ser aproximadamente 30mm à parte inferior do tanque.

A ponta de prova deve manter uma distância não menos de 200mm dos obstáculos dentro do tanque.

O sensor pode ser instalado no centro da camiseta de alças, se a parte inferior do recipiente é um cone, assim que a medida pode ser tomada à parte inferior do tanque.

A imagem à direita mostra o haste-tipo diagrama da instalação do radar, usado principalmente para a medida nivelada líquida.

A força para baixo-puxando aplicada ao cabo

Ao carregar e ao se descarregar, o material gerará para baixo-puxar a força para o cabo, que é determinado pelos seguintes fatores:

• comprimento do cabo
• densidade material
• diâmetro do tanque
• diâmetro do cabo

Guia de instalação para a medida líquida

O guia de instalação abaixo aplica-se à haste e ao cabo-tipo pontas de prova. A medida de ponta de prova tubular não é relacionada com o método da instalação.

Posição de instalação

• A distância à parede do tanque é sugerida como o 1/6 ~ 1/4 do diâmetro do tanque (300mm pelo menos, 400mm pelo menos para o tanque concreto)
• Não instale no centro do tanque do metal
• Não instale na tomada
• Recorde que a parte inferior da ponta de prova dever manter uma distância maior de 30mm quando selecionar o comprimento da ponta de prova.
• Atenção do pagamento à temperatura média.

Obstáculos dentro do tanque

• A ponta de prova deve manter uma distância não menos de 200mm longe dos obstáculos.

Remoção da interferência

• Supressão da interferência: O software podia suprimir o eco da interferência, para conseguir o efeito ideal da medida.
• O desvio, as tubulações do guia da onda ou os tubos poderiam ser usados para suprimir a interferência quando a viscosidade não é maior do que 500cst.
