Detalhes do produto:
|
Escala de medição: | 6m | Precisão: | <0> |
---|---|---|---|
Material: | 304,316L (opcional) | Conexão do processo: | Parafuse a linha, flange (opcional), |
Categoria da proteção: | Instrumento IP67 da exposição, IP67 | Condições ambientais: | temperatura -40 ℃ ~ +80 ℃ |
Saída do sinal: | 4-20mA, 4-20mA/HART (dois fios/de quatro fios) | Velocidade da resposta: | : 0.2S (segundo o uso real) |

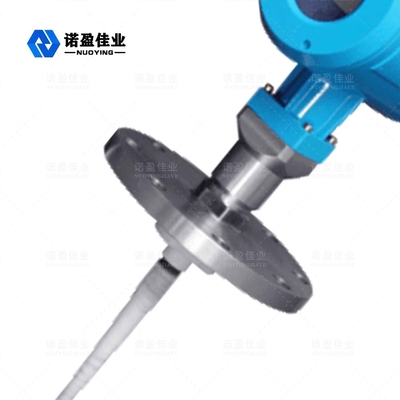

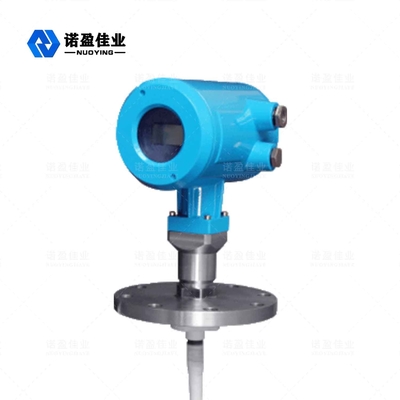

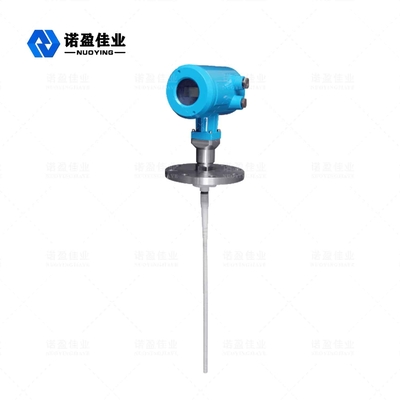

Medidor nivelado do radar da onda guiada de NYRD702 1.8GHz
O medidor nivelado do radar da onda guiada é um medidor nivelado baseado no princípio da reflexão do domínio de tempo (TDR). O pulso eletromagnético das propagações do calibre nivelado do radar ao longo do cabo ou da ponta de prova de aço na velocidade da luz. A parte do pulso do medidor nivelado é refletida para formar um eco e para retornar ao transmissor do pulso ao longo do mesmo trajeto. A distância entre o transmissor e a superfície do meio medido é proporcional à época de propagação do pulso durante esse período, e a altura nivelada líquida é calculada.
Parâmetro técnico do medidor nivelado do radar
Parâmetros |
Frequência: 100MHZ-1.8GHZ Escala de medição: - cabo: 0-30m; haste, coaxial: 0-6m Repetibilidade: ± 3mm Definição: 1mm Amostra: amostras do eco 55/s Velocidade da resposta: 0.2S (segundo o uso real) Sinal da corrente de saída: 4-20mA Precisão: <0> |
Relação de comunicação | Protocolo de comunicação do CERVO |
Conexão do processo |
G1-1/2 Flange DN50, DN80, DN100, DN150 |
Pressão do processo | -1 ~ 40bar |
Poder |
Poder: 24VDC (± 10%), tensão de ondinha: 1Vpp Consumo de potência: 22.5mA máximo |
Circunstâncias ambientais | ℃ da temperatura -40 ~ ℃ +80 |
Abrigando a categoria da proteção | IP68 |
Níveis da explosão | EXiaIICT6 |
Conexão do fio da saída da fonte e do sinal de alimentação da instrumentação |
Compartilhando de um cabo protegido dois-núcleo Entrada do cabo: 2 M20 × 1,5 (o diâmetro dos cabos de 5 - 9mm) |
Nota do ※: Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários!
Princípio de funcionamento nivelado do medidor do radar
O radar da onda guiada é o tipo do instrumento de medição que é baseado no princípio de curso do tempo. A onda de radar viaja na velocidade da luz, e seu tempo de funcionamento pode ser convertido em um sinal nivelado pelos componentes eletrônicos. A ponta de prova emite-se os pulsos de alta frequência que espalham ao longo do cabo, e os pulsos são refletidos para trás quando encontram a superfície material e recebidos pelo receptor dentro do medidor. O sinal da distância é convertido então ao sinal nivelado.
Características de projeto niveladas do medidor do radar
◎O medidor do nível do radar da onda guiada adota tecnologia de processamento avançada da micro-ondas e Echo Discovery original ecoa a tecnologia de processamento, a medida do contato, a precisão alta da medida e uma medida mais exata. Ao mesmo tempo, o radar da onda guiada é resistente à adesão e não é afetado pelo ambiente externo tal como a temperatura e a adesão médias.
◎Uma variedade de métodos da conexão do processo e tipos de componentes da detecção fazem as séries 70X guiaram os calibres de nível do radar da onda apropriados para várias condições de trabalho e aplicações complexas. Como: meio constante dielétrico de alta temperatura, de alta pressão e pequeno.
◎Usando o modo de trabalho do pulso, o produto tem extremamente - o baixo poder da emissão, e pode ser instalado no vários metal e metaloide
recipientes sem dano ao corpo humano e ao ambiente.
Exigências niveladas da instalação do medidor do radar
Escala da medida
Explicação do símbolo:
H---- Escala da medida
L---- Distância vazia do tanque
B---- A área cega na parte superior
E---- A distância mínima entre a ponta de prova e a parede do tanque
A área cega refere a distância mínima entre o mais de nível elevado da superfície material e o ponto de referência da medida.
A área cega inferior refere a distância perto da parte inferior do cabo que não pode precisamente ser medida.
A distância eficaz é essa entre a área cega superior e a área cega inferior.
Nota: Somente quando o nível material está entre nas áreas cegas superiores e inferiores pode uma medida segura do nível material esteja garantida.
Medidor nivelado Electricalconnections do radar
◎Tensão de fonte
(4 ~20) mA/HART (Dois-fio)
A fonte de alimentação e a parte do sinal da corrente de saída um cabo protegido dois-núcleo. Refira os dados técnicos para a escala específica da tensão de fonte. Para o tipo intrinsecamente seguro, uma barreira de segurança deve ser adicionada entre a fonte de alimentação e o instrumento.
(4~20) mA/HART (de quatro fios)
A fonte de alimentação e o sinal atual são separados, e cada um usa um fio protegido dois-núcleo. Refira os dados técnicos para a escala específica da tensão de fonte.
RS485/Modbus
A fonte de alimentação e o sinal de Modbus são separados, e cada um usa um fio protegido dois-núcleo. Para a escala específica da tensão de fonte para ver dados técnicos.
