Detalhes do produto:
|
| Escala de medição: | cabo 30m; haste, 6m coaxiais | Pressão do processo: | -10-40bar |
|---|---|---|---|
| Material da antena: | 304,316L (opcional) | Conexão do processo: | Flange (opcional), |
| Abrigando a categoria da proteção: | IP68 | Temperatura de funcionamento: | -40~130℃, - 40~250℃ |
| Saída do sinal: | 4-20mA/HART (dois fios/de quatro fios) | Velocidade da resposta: | : 0.2S (segundo o uso real) |
| Realçar: | Transmissor de nível de onda guiada NYRD703,transmissor de nível de onda guiada 316L,transmissor de nível gwr 316L |
||

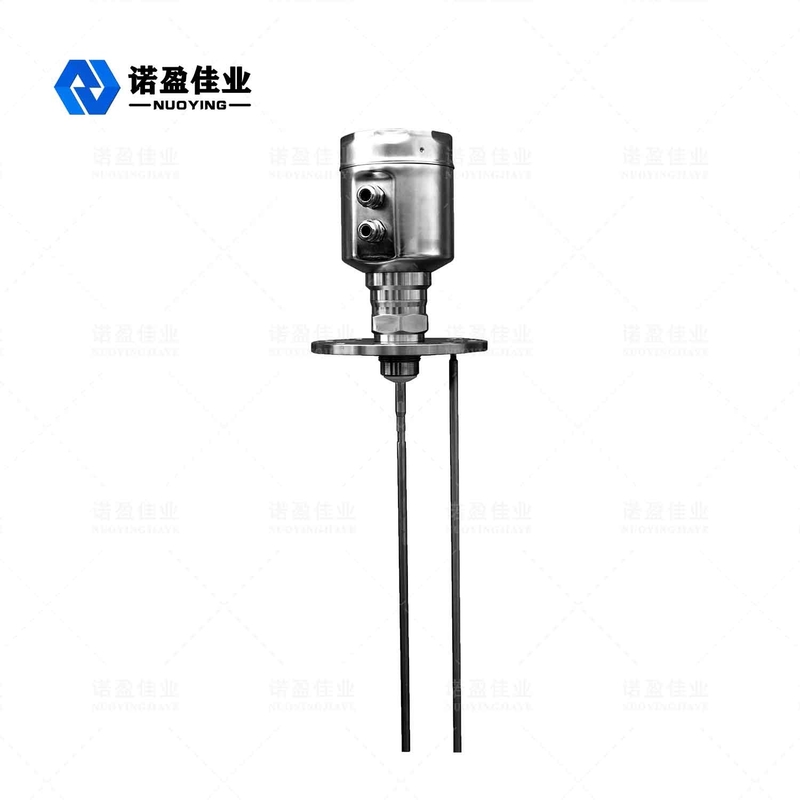

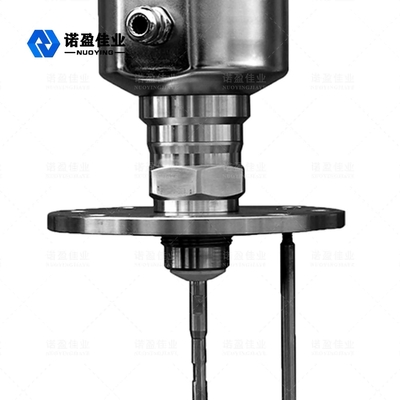

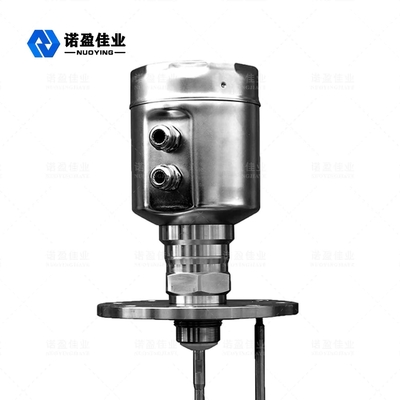

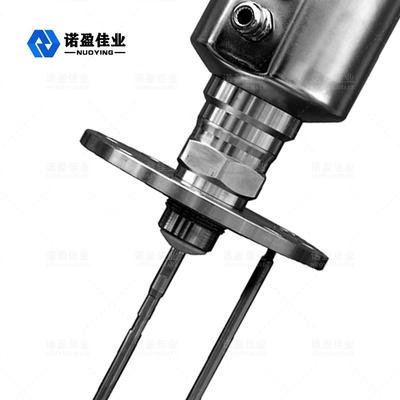

NYRD703 (aço inoxidável) Onda guiada de 1,8 GHz Radar Nível Metro
O medidor de nível de radar de onda guiada é um medidor de nível baseado no princípio da reflexão no domínio do tempo (TDR).O pulso eletromagnético do medidor de nível de radar se propaga ao longo do cabo de aço ou sonda na velocidade da luz.Parte do pulso do medidor de nível é refletido para formar um eco e retornar ao transmissor de pulso pelo mesmo caminho.A distância entre o transmissor e a superfície do meio medido é proporcional ao tempo de propagação do pulso durante esse período, e a altura do nível do líquido é calculada.
Radar Nível MetroParâmetro técnico
| Parâmetros |
Frequência: 100MHZ-1,8GHZ Faixa de medição:-cabo: 0-30m;haste, coaxial: 0-6m Repetibilidade: ± 3mm Resolução: 1mm Amostragem: eco 55 amostras / s Velocidade de resposta: 0.2S (dependendo do uso real) Sinal de corrente de saída: 4-20mA Precisão: <0,1% |
| Interface de comunicação | protocolo de comunicação HART |
| Conexão do processo |
G1-1/2 Flange DN50, DN80, DN100, DN150 |
| Pressão do processo | -1 ~ 40bar |
| Poder |
Potência: 24VDC (± 10%), tensão de ondulação: 1Vpp Consumo de energia: máximo 22,5mA |
| Condições ambientais | temperatura -40 ℃ ~ +80 ℃ |
| Grau de proteção da carcaça | IP68 |
| Níveis de explosão | EXiaIICT6 |
| Fonte de alimentação de instrumentação e conexão de fio de saída de sinal |
Compartilhando um cabo blindado de dois núcleos Entrada do cabo: 2 M20 × 1,5 (o diâmetro dos cabos de 5 - 9 mm) |
※ Observação:Produtospode serpersonalizado de acordo comaorequisitos específicosdoComercial!
Radar Nível MetroOperativo Princípio
O Radar de Onda Guiada é o tipo de instrumento de medição baseado no princípio da viagem no tempo.A onda de radar viaja na velocidade da luz e seu tempo de execução pode ser convertido em um sinal de nível pelos componentes eletrônicos.A sonda emite pulsos de alta frequência que se espalham ao longo do cabo, e os pulsos são refletidos de volta quando encontram a superfície do material e recebidos pelo receptor dentro do medidor.O sinal de distância é então convertido para o sinal de nível.
Entrada
O sinal de pulso refletido é conduzido ao longo do cabo de volta ao circuito eletrônico do medidor, e o microprocessador processa esse sinal para identificar o eco produzido pelos pulsos de micro-ondas na superfície do material.O reconhecimento do sinal de eco correto é feito pelo software inteligente.A distância D até a superfície do material é proporcional ao tempo de viagem T do pulso:
D=C×T/2
onde C é a velocidade da luz
Como a distância E do tanque vazio é conhecida, o nível L é:
L=ED
Saída
Ajuste de acordo com a altura do tanque vazio E (= o ponto zero), a altura do tanque cheio F (= o fundo de escala) e alguns parâmetros de aplicação.Os parâmetros de aplicação farão com que o instrumento se adapte automaticamente ao ambiente de medição, correspondendo à saída de 4 ~ 20mA.
Radar Nível MetroRequerimentos de instalação
Medirelemento Ranjo
Símbolo explanação:
H---- Faixa de medição
L---- Distância do tanque vazio
B ---- A área cega no topo
E---- A distância mínima entre a sonda e a parede do tanque
A área cega refere-se à distância mínima entre o nível mais alto da superfície do material e o ponto de referência de medição.
A área cega inferior refere-se à distância próxima à parte inferior do cabo que não pode ser medida com precisão.
A distância efetiva é aquela entre a área cega superior e a área cega inferior.
Observação:Somente quando o nível do material está entre as áreas cegas superior e inferior pode ser garantida uma medição confiável do nível do material.
Guia de instalação
O seguinte guia de instalação é adequado para sondas de cabo e haste para medição de partículas sólidas e líquidas.A sonda tubular coaxial é aplicada apenas ao objeto líquido.
Posição de instalação:
Tente ficar longe da saída e entrada.
O medidor não deve tocar a parede interna do tanque para tanques de metal e tanques de plástico.Se for um tanque de metal, o medidor de nível de material não deve ser instalado no centro do tanque.
Propõe-se instalar a 1/4 do diâmetro do silo.
As sondas do tipo cabo ou haste devem manter uma distância da parede do tanque não inferior a 30 cm.
O fundo da sonda deve estar a cerca de 30 mm do fundo do tanque.
A sonda deve manter uma distância não inferior a 200 mm dos obstáculos dentro do tanque.
O sensor pode ser instalado no centro do topo do tanque, se o fundo do recipiente for um cone, para que a medição possa ser feita no fundo do tanque.
A imagem à direita mostra o diagrama de instalação do radar tipo haste, usado principalmente para medição de nível de líquido.
