Da micro-ondas nivelada da barra do transmissor IP68 40 do radar de Nyrd702 100mhz transmissor nivelado

Da micro-ondas nivelada da barra do transmissor IP68 40 do radar de Nyrd702 100mhz transmissor nivelado
Da micro-ondas nivelada da barra do transmissor IP68 40 do radar de Nyrd702 100mhz transmissor nivelado Da micro-ondas nivelada da barra do transmissor IP68 40 do radar de Nyrd702 100mhz transmissor nivelado Da micro-ondas nivelada da barra do transmissor IP68 40 do radar de Nyrd702 100mhz transmissor nivelado

Imagem Grande :  Da micro-ondas nivelada da barra do transmissor IP68 40 do radar de Nyrd702 100mhz transmissor nivelado

Detalhes do produto:
Lugar de origem: China
Marca: NUOYINGJIAYE
Certificação: Explosion-proof certificate
Número do modelo: NYRD702 (de aço inoxidável)
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: $450 to $2000
Detalhes da embalagem: 40cm×30cm×30cm
Tempo de entrega: 1-3 dias do trabalho
Termos de pagamento: T/T
Habilidade da fonte: mês de 1000 PCes pre

Da micro-ondas nivelada da barra do transmissor IP68 40 do radar de Nyrd702 100mhz transmissor nivelado

descrição
Escala de medição: 6m Escala de frequência: 1,8 GHz
material do caso: Caixa de aço inoxidável Conexão do processo: Parafuse a linha, flange (opcional),
Categoria da proteção: Instrumento IP67 da exposição, IP68 Temperatura de funcionamento: -40~130℃
Saída do sinal: 4-20mA, 4-20mA/HART (dois fios/de quatro fios) Pressão do processo: -1~40BAR
Realçar:

Transmissor nivelado do radar 100MHZ

,

Transmissor nivelado IP68 do radar

,

Transmissor nivelado da micro-ondas IP68

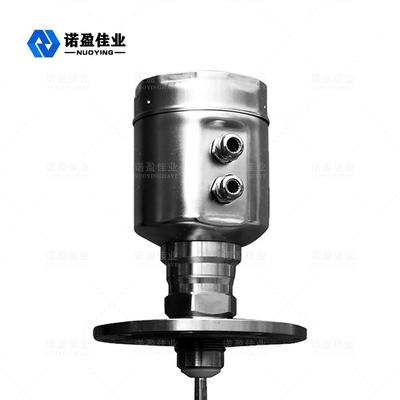

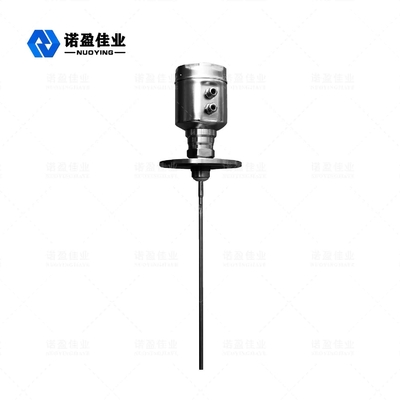

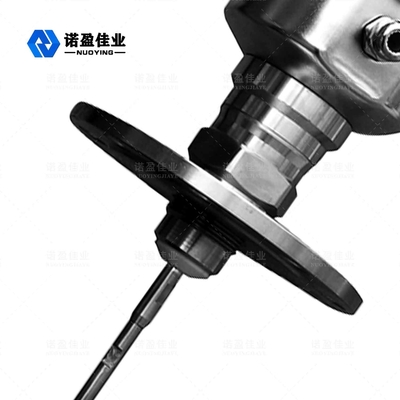

1.8GHz (de aço inoxidável) medidor nivelado do radar da onda NYRD702 guiada

O medidor nivelado do radar da onda guiada é um medidor nivelado baseado no princípio da reflexão do domínio de tempo (TDR). O pulso eletromagnético das propagações do calibre nivelado do radar ao longo do cabo ou da ponta de prova de aço na velocidade da luz. A parte do pulso do medidor nivelado é refletida para formar um eco e para retornar ao transmissor do pulso ao longo do mesmo trajeto. A distância entre o transmissor e a superfície do meio medido é proporcional à época de propagação do pulso durante esse período, e a altura nivelada líquida é calculada.

Parâmetro técnico do medidor nivelado do radar

Parâmetros

Frequência: 100MHZ-1.8GHZ

Escala de medição: - cabo: 0-30m; haste, coaxial: 0-6m

Repetibilidade: ± 3mm

Definição: 1mm

Amostra: amostras do eco 55/s

Velocidade da resposta: 0.2S (segundo o uso real)

Sinal da corrente de saída: 4-20mA

Precisão: <0>

Relação de comunicação Protocolo de comunicação do CERVO
Conexão do processo

G1-1/2

Flange DN50, DN80, DN100, DN150

Pressão do processo -1 ~ 40bar
Poder

Poder: 24VDC (± 10%), tensão de ondinha: 1Vpp

Consumo de potência: 22.5mA máximo

Circunstâncias ambientais ℃ da temperatura -40 ~ ℃ +80
Abrigando a categoria da proteção IP68
Níveis da explosão EXiaIICT6
Conexão do fio da saída da fonte e do sinal de alimentação da instrumentação

Compartilhando de um cabo protegido dois-núcleo

Entrada do cabo: 2 M20 × 1,5 (o diâmetro dos cabos de 5 - 9mm)

Nota do : Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários!

Princípio de funcionamento nivelado do medidor do radar

O radar da onda guiada é o tipo do instrumento de medição que é baseado no princípio de curso do tempo. A onda de radar viaja na velocidade da luz, e seu tempo de funcionamento pode ser convertido em um sinal nivelado pelos componentes eletrônicos. A ponta de prova emite-se os pulsos de alta frequência que espalham ao longo do cabo, e os pulsos são refletidos para trás quando encontram a superfície material e recebidos pelo receptor dentro do medidor. O sinal da distância é convertido então ao sinal nivelado.

Exigências niveladas da instalação do medidor do radar

Escala da medida

Da micro-ondas nivelada da barra do transmissor IP68 40 do radar de Nyrd702 100mhz transmissor nivelado 0

Explicação do símbolo:

H---- Escala da medida

L---- Distância vazia do tanque

B---- A área cega na parte superior

E---- A distância mínima entre a ponta de prova e a parede do tanque

A área cega refere a distância mínima entre o mais de nível elevado da superfície material e o ponto de referência da medida.

A área cega inferior refere a distância perto da parte inferior do cabo que não pode precisamente ser medida.

A distância eficaz é essa entre a área cega superior e a área cega inferior.

Nota: Somente quando o nível material está entre nas áreas cegas superiores e inferiores pode uma medida segura do nível material esteja garantida.

Guia de instalação

O guia de instalação abaixo aplica-se para cabografar e pontas de prova da haste para medir partículas e líquidos contínuos. As pontas de prova tubulares coaxiais são somente apropriadas para objetos líquidos.

Posição de instalação:

  • Estada longe das exportações e das importações.
  • Para o metal e latas plásticas, o medidor não tocará na parede interna do tanque. Se o tanque do metal, calibre nivelado for instalado no centro do tanque.
  • A instalação é recomendada em 1/4 do diâmetro do silo.
  • O tipo de cabo ou o tipo ponta de prova da barra e a distância da parede do tanque devem ser não menos de 30 cm.
  • A parte inferior da ponta de prova é aproximadamente 30mm da parte inferior do tanque.
  • A distância entre a ponta de prova e os obstáculos no tanque não é menos de 200mm.
  • O sensor pode ser instalado no centro do telhado, se a parte inferior do recipiente para o cone, pode medir na parte inferior do tanque.
  • O diagrama à direita mostra a instalação haste-dada forma do radar, que é usada principalmente para a medida nivelada líquida.
