Detalhes do produto:
|
Escala de medição: | cabo 20m, haste 6m | Aplicação típica: | Baixo líquido constante dielétrico |
---|---|---|---|
Material: | 304,316L (opcional) | Conexão do processo: | Flange (opcional), |
Pressão do processo: | -0.1-4MPa, -1~40BAR | Saída do sinal: | 4-20mA/cervo/RS485 (Modbus) |
Categoria à prova de explosões: | Exia II C T6 Ga | Classe da proteção: | IP67 |

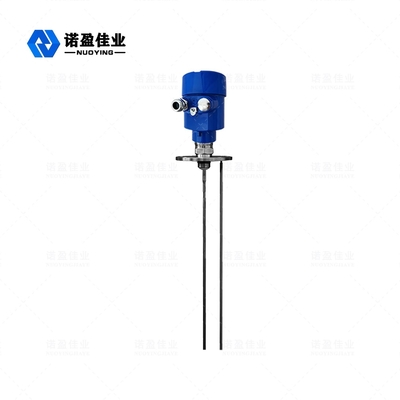

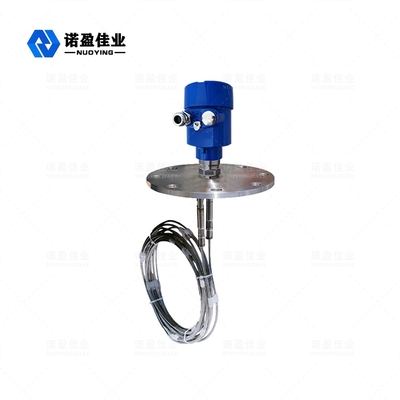

Onda guiada NYRD703 1,8 GHz Radar Nível Metro
O medidor de nível de radar de onda guiada é um medidor de nível baseado no princípio da reflexão no domínio do tempo (TDR).O pulso eletromagnético do medidor de nível de radar se propaga ao longo do cabo de aço ou sonda na velocidade da luz.Parte do pulso do medidor de nível é refletido para formar um eco e retornar ao transmissor de pulso pelo mesmo caminho.A distância entre o transmissor e a superfície do meio medido é proporcional ao tempo de propagação do pulso durante esse período, e a altura do nível do líquido é calculada.
Radar Nível MetroParâmetro técnico
Aplicação típica | Líquidos, Líquido de baixa constante dielétrica |
Material da antena | Cabo flexível/304/PTFE (opcional) |
Faixa de medição | 0~20m (cabo),0~6m |
Precisão | ± 1 mm |
Fonte de energia | 24 VDC (dois fios, quatro fios) |
Temperatura média | -40~+130℃ |
Pressão | e -0,1~4,0MPa |
Conexão do processo | Rosca, Flange (opcional) |
Aula de proteção | IP67 |
Grau à prova de explosão | ExiaⅡCT6 (opcional) |
Saída de sinal | 4...20mA/HART/RS485/Modbus... |
※ Observação:Produtospode serpersonalizado de acordo comaorequisitos específicosdoComercial!
Radar Nível MetroOperativo Princípio
O pulso de micro-ondas de alta frequência emitido pelo radar de onda guiada se propaga ao longo do componente de detecção (cabo de aço ou haste de aço), e ao encontrar o meio medido, devido à mudança repentina da constante dielétrica, causa reflexão, e uma parte da energia do pulso é refletida de volta.O intervalo de tempo entre o pulso transmitido e o pulso refletido é proporcional à distância do meio medido.
◎ Entrar
O radar de onda guiada é um instrumento de medição baseado no princípio da viagem no tempo.A onda do radar corre na velocidade da luz e o tempo de execução pode ser convertido em um sinal de nível por meio de componentes eletrônicos.A sonda emite pulsos de alta frequência e se propaga ao longo do cabo ou da sonda de haste.Quando os pulsos encontram a superfície do material, eles são refletidos de volta e recebidos pelo receptor no instrumento, e o sinal de distância é convertido em um sinal de nível.
O sinal de pulso refletido é transmitido para a parte do circuito eletrônico do instrumento ao longo do cabo ou sonda de haste, e o microprocessador processa o sinal para identificar o eco gerado pelo pulso de micro-ondas na superfície do material.A identificação correta do sinal de eco é completada pelo software de pulso, e a distância D da superfície do material é proporcional ao tempo de viagem T do
pulso:
D=C×T/2, onde C é a velocidade da luz
Como a distância E do tanque vazio é conhecida, o nível de material L é: L = ED
◎ Exportar
Definido inserindo a altura do tanque vazio E (= ponto zero), altura do tanque cheio F (= fundo de escala) e alguns parâmetros de aplicação, os parâmetros de aplicação adaptarão automaticamente o instrumento ao ambiente de medição, correspondendo a saída de 4-20mA.
Radar Nível MetroCaracterísticas de design
◎ O medidor de nível de radar de onda guiada adota tecnologia avançada de processamento de microondas e tecnologia exclusiva de processamento de eco Echo Discovery, medição por contato, alta precisão de medição e medição mais precisa.Ao mesmo tempo, o radar de onda guiada é resistente à adesão e não é afetado pelo ambiente externo, como temperatura média e adesão.
◎ Uma variedade de métodos de conexão de processo e tipos de componentes de detecção tornam os medidores de nível de radar de onda guiada série 70X adequados para várias condições de trabalho e aplicações complexas.Tais como: alta temperatura, alta pressão e pequeno meio dielétrico constante.
◎ Usando o modo de trabalho de pulso, o produto tem potência de emissão extremamente baixa e pode ser instalado em vários metais e não metálicos
recipientes sem danos ao corpo humano e ao meio ambiente.
