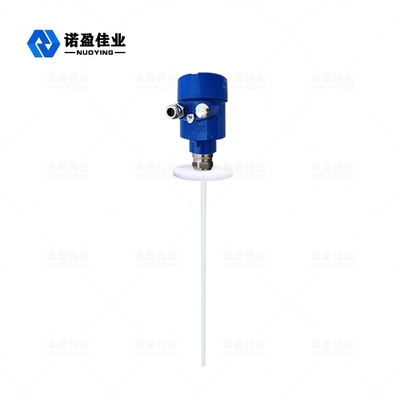

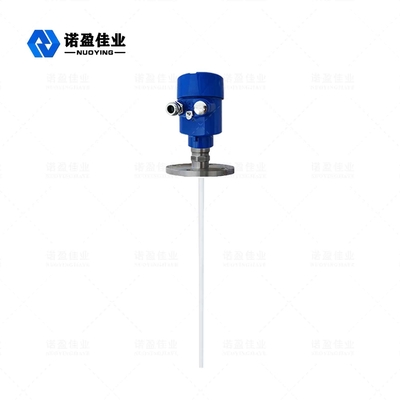

Transmissor de nível de medidor de nível de radar de onda guiada NYRD702 PTFE 1,8 GHz

Certificado
China Xi 'an West Control Internet Of Things Technology Co., Ltd. Certificações
China Xi 'an West Control Internet Of Things Technology Co., Ltd. Certificações
Estou Chat Online Agora

Transmissor de nível de medidor de nível de radar de onda guiada NYRD702 PTFE 1,8 GHz

Transmissor de nível de medidor de nível de radar de onda guiada NYRD702 PTFE 1,8 GHz
Transmissor de nível de medidor de nível de radar de onda guiada NYRD702 PTFE 1,8 GHz Transmissor de nível de medidor de nível de radar de onda guiada NYRD702 PTFE 1,8 GHz

Imagem Grande :  Transmissor de nível de medidor de nível de radar de onda guiada NYRD702 PTFE 1,8 GHz

Detalhes do produto:
Lugar de origem: China
Marca: NUOYINGJIAYE
Certificação: Explosion-proof certificate
Número do modelo: NYRD702 (PTFE)
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: $420 to $1850
Detalhes da embalagem: 40cm×30cm×30cm, 60cm×30cm×30cm, 90cm×30cm×30cm
Tempo de entrega: 1-3 dias do trabalho
Termos de pagamento: T/T
Habilidade da fonte: mês de 500 PCes pre

Transmissor de nível de medidor de nível de radar de onda guiada NYRD702 PTFE 1,8 GHz

descrição
Escala de medição: 6m Tipo da antena: Antena anticorrosiva
Material da antena: 304+PTFE, 316L+PTFE (opcionais) Conexão do processo: Parafuse a linha, flange (opcional),
Precisão: ±1mm Temperatura de funcionamento: -40~130℃
Saída do sinal: 4-20mA, 4-20mA/HART (dois fios/de quatro fios) Pressão do processo: -0,1-2MPa



PTFE NYRD702Onda guiada de 1,8 GHz Radar Nível Metro



O medidor de nível de radar de onda guiada é um medidor de nível baseado no princípio da reflexão no domínio do tempo (TDR).O pulso eletromagnético do medidor de nível de radar se propaga ao longo do cabo de aço ou sonda na velocidade da luz.Parte do pulso do medidor de nível é refletido para formar um eco e retornar ao transmissor de pulso pelo mesmo caminho.A distância entre o transmissor e a superfície do meio medido é proporcional ao tempo de propagação do pulso durante esse período, e a altura do nível do líquido é calculada.

O medidor de nível de radar de onda guiada anticorrosiva NYRD702 é mais adequado para o monitoramento de nível de meio corrosivo forte, como solução de ácido clorídrico, solução de ácido nítrico, ácido bromídrico, ácido sulfúrico diluído e assim por diante



Radar Nível MetroParâmetro técnico



Aplicação típica Líquidos, pós, partículas sólidas, meios corrosivos
Material da antena PTFE (opcional)
Faixa de medição 6m
Precisão ± 1 mm
Fonte de energia 24 VDC (dois fios, quatro fios)
Temperatura média -40~+130℃,-40~+250℃
Pressão e -0,1~4,0MPa
Conexão do processo Rosca, Flange (opcional)
Aula de proteção IP67
Grau à prova de explosão ExiaⅡCT6 (opcional)
Saída de sinal 4...20mA/HART/RS485/Modbus...



Observação:Produtospode serpersonalizado de acordo comaorequisitos específicosdoComercial!



Radar Nível MetroOperativo Princípio



O pulso de micro-ondas de alta frequência emitido pelo radar de onda guiada se propaga ao longo do componente de detecção (cabo de aço ou haste de aço), e ao encontrar o meio medido, devido à mudança repentina da constante dielétrica, causa reflexão, e uma parte da energia do pulso é refletida de volta.O intervalo de tempo entre o pulso transmitido e o pulso refletido é proporcional à distância do meio medido.



Transmissor de nível de medidor de nível de radar de onda guiada NYRD702 PTFE 1,8 GHz 0



◎ Entrar
O radar de onda guiada é um instrumento de medição baseado no princípio da viagem no tempo.A onda do radar corre na velocidade da luz e o tempo de execução pode ser convertido em um sinal de nível por meio de componentes eletrônicos.A sonda emite pulsos de alta frequência e se propaga ao longo do cabo ou da sonda de haste.Quando os pulsos encontram a superfície do material, eles são refletidos de volta e recebidos pelo receptor no instrumento, e o sinal de distância é convertido em um sinal de nível.
O sinal de pulso refletido é transmitido para a parte do circuito eletrônico do instrumento ao longo do cabo ou sonda de haste, e o microprocessador processa o sinal para identificar o eco gerado pelo pulso de micro-ondas na superfície do material.A identificação correta do sinal de eco é completada pelo software de pulso, e a distância D da superfície do material é proporcional ao tempo de viagem T do
pulso:
D=C×T/2, onde C é a velocidade da luz
Como a distância E do tanque vazio é conhecida, o nível de material L é: L = ED
◎ Exportar
Definido inserindo a altura do tanque vazio E (= ponto zero), altura do tanque cheio F (= fundo de escala) e alguns parâmetros de aplicação, os parâmetros de aplicação adaptarão automaticamente o instrumento ao ambiente de medição, correspondendo a saída de 4-20mA.

Radar Nível MetroRequerimentos de instalação



Método de instalação padrão



Transmissor de nível de medidor de nível de radar de onda guiada NYRD702 PTFE 1,8 GHz 1



◎ Recomenda-se instalar em 1/4 ou 1/6 do diâmetro do recipiente.
Nota: A distância mínima da parede do tanque é L0≥300mm, H0≥50mm.
◎ Mantenha-se afastado da entrada e da saída.
◎ Mantenha-se afastado de obstáculos como interruptores de limite, bobinas de aquecimento, agitadores, etc. Nota: A distância entre a sonda e o obstáculo é ≥200mm.
◎ Quando o recipiente for uma lata de metal, o radar não deve tocar a parede e o fundo da lata em todo o alcance.
◎ Se o fundo do recipiente for cônico, o radar pode ser instalado no centro da parte superior do tanque.
◎ A altura do tubo curto de instalação deve ser L1≤10cm.
