Detalhes do produto:
|
| Escala de medição: | 30m | Tipo da antena: | antena de alta temperatura do cabo |
|---|---|---|---|
| Temperatura de funcionamento: | -40~250℃ | Saída do sinal: | 4-20mA, 4-20mA/HART |
| Pressão do processo: | -0.1-4MPa, -1~40BAR | Fonte de alimentação: | 24VDC/220VAC |
| Categoria da proteção: | IP67 | Frequência: | 1,8 GHz |

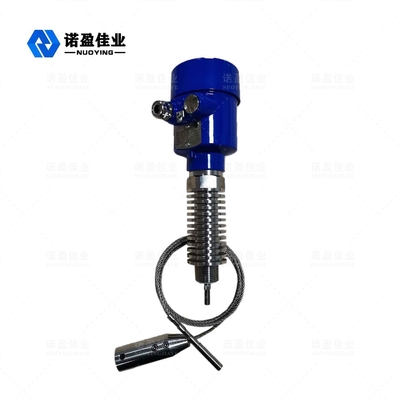

NYRD701 (Tipo de Alta Temperatura) Onda guiada de 1,8 GHz Radar Nível Metro
O medidor de nível de radar de onda guiada é um medidor de nível baseado no princípio da reflexão no domínio do tempo (TDR).O pulso eletromagnético do medidor de nível de radar se propaga ao longo do cabo de aço ou sonda na velocidade da luz.Parte do pulso do medidor de nível é refletido para formar um eco e retornar ao transmissor de pulso pelo mesmo caminho.A distância entre o transmissor e a superfície do meio medido é proporcional ao tempo de propagação do pulso durante esse período, e a altura do nível do líquido é calculada.
Radar Nível MetroParâmetro técnico
| Aplicação típica | Líquidos, pós, partículas sólidas, meios corrosivos |
| Material da antena | Cabo flexível/304/PTFE (opcional) |
| Faixa de medição | 30 m |
| Precisão | ± 1 mm |
| Fonte de energia | 24 VDC (dois fios, quatro fios) |
| Temperatura média | -40～+250℃ |
| Pressão | e -0,1~4,0MPa |
| Conexão do processo | Rosca, Flange (opcional) |
| Aula de proteção | IP65 |
| Grau à prova de explosão | ExiaⅡCT6 (opcional) |
| Saída de sinal | 4...20mA/HART/RS485/Modbus... |
※ Observação:Produtospode serpersonalizado de acordo comaorequisitos específicosdoComercial!

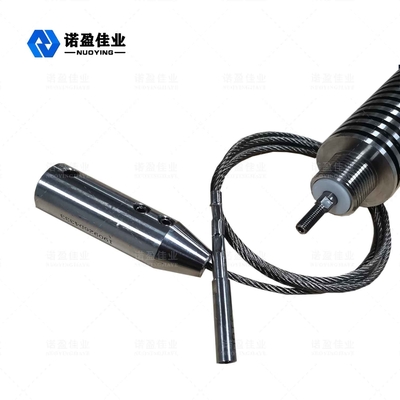

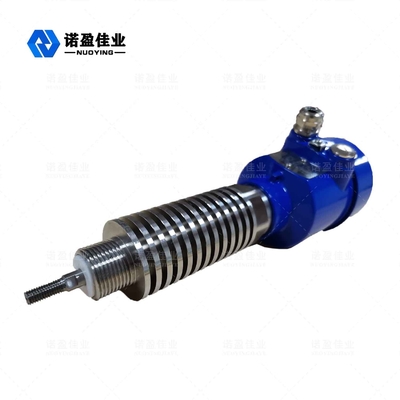

Antena de medidor de nível de radar de onda guiada para unir a estrutura do radiador, o radiador é um tipo de dispositivo de resfriamento de componentes de elétrons quentes usados para aparelhos elétricos, feito mais de 304/316 de material como estrutura de chapa de aço inoxidável.O dissipador de calor pode tornar o calor dos componentes de condução mais eficaz, para que o produto possa ser aplicado em ocasiões de temperatura mais alta.
Radar Nível MetroCaracterísticas de design
◎ O medidor de nível de radar de onda guiada adota tecnologia avançada de processamento de microondas e tecnologia exclusiva de processamento de eco Echo Discovery, medição por contato, alta precisão de medição e medição mais precisa.Ao mesmo tempo, o radar de onda guiada é resistente à adesão e não é afetado pelo ambiente externo, como temperatura média e adesão.
◎ Uma variedade de métodos de conexão de processo e tipos de componentes de detecção tornam os medidores de nível de radar de onda guiada série 70X adequados para várias condições de trabalho e aplicações complexas.Tais como: alta temperatura, alta pressão e pequeno meio dielétrico constante.
◎ Usando o modo de trabalho de pulso, o produto tem potência de emissão extremamente baixa e pode ser instalado em vários metais e não metálicos
recipientes sem danos ao corpo humano e ao meio ambiente.
Radar Nível MetroRequerimentos de instalação
Método de instalação padrão
◎ Recomenda-se instalar em 1/4 ou 1/6 do diâmetro do recipiente.
Nota: A distância mínima da parede do tanque é L0≥300mm, H0≥50mm.
◎ Mantenha-se afastado da entrada e da saída.
◎ Mantenha-se afastado de obstáculos como interruptores de limite, bobinas de aquecimento, agitadores, etc. Nota: A distância entre a sonda e o obstáculo é ≥200mm.
◎ Quando o recipiente for uma lata de metal, o radar não deve tocar a parede e o fundo da lata em todo o alcance.
◎ Se o fundo do recipiente for cônico, o radar pode ser instalado no centro da parte superior do tanque.
◎ A altura do tubo curto de instalação deve ser L1≤10cm.
