Detalhes do produto:
|
| Escala de medição: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% | Escala da calibração: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% |
|---|---|---|---|
| Precisão: | ± 0,002 g /cc (± 2 kg/m3), ±0.5% | Repetibilidade: | ± 0,001 g /cc (± 0,2 kg/m3) ±0.1% |
| Pressão de funcionamento: | 0~4Mpa | Temperatura de funcionamento: | -40~130℃, - 50~150℃ |
| Fonte de alimentação: | 24VDC, ≥50 miliampère | Saída do sinal: | 4-20 miliampère, 0-1000Hz, RS485 Modbus RTU |
| Realçar: | Medidor de densidade de diapasão Modbus RTU,sensor de densidade de líquido de ressonância,medidor de densidade de fluido Modbus |
||

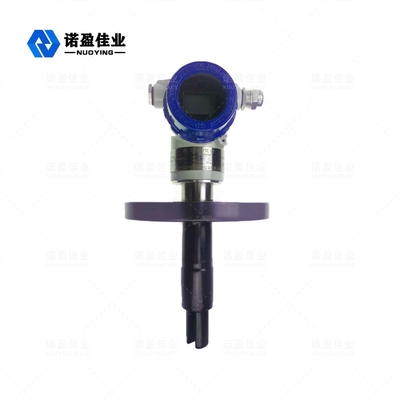

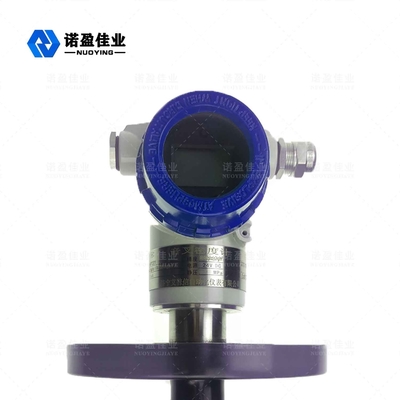

Medidor de densidade de ressonância de diapasão NYDE 4~20Ma ou RS485 Modbus RTU 24VDC
Medidor de densidade de ressonância do diapasão NYDE
O NYDEO medidor de densidade plug-in adota a instalação plug-in e é amplamente utilizado em tubulações.A densidade do meio em tanques abertos e tanques fechados é determinada diretamente pela frequência de vibração recebida pelo diapasão do sensor inserido no meio.O sensor de temperatura embutido do sensor fornece compensação de temperatura para ele.
Âmbito de aplicação: O medidor de densidade plug-in pode realizar a detecção de densidade online em tempo real.Pode ser utilizado para controle de processo de produtos com densidade como parâmetro básico ou controle de qualidade com percentual de sólidos ou percentual de concentração como referência.As indústrias típicas incluem a indústria petroquímica, indústria vinícola, indústria alimentícia, indústria farmacêutica e processamento de minerais (como argila, carbonato, silicato, etc.), que são usados especificamente na detecção de interface e mistura de tubulações de vários produtos nas indústrias acima. detecção de densidade, o monitoramento de ponto final do reator e a detecção de interface do separador.
Medidor de densidade de ressonância do diapasão NYDE Técnico Parâmetros
| Faixa de medição | 0 – 2,5 g/cc (0 – 2500 kg/m3), 0~100,0% |
| Faixa de calibração | 0 – 2,5 g/cc (0 – 2500 kg/m3), 0~100,0% |
| precisão de medição | ± 0,002 g/cc (± 2 kg/m3), ±0,5% |
| Repetibilidade | ± 0,001 g/cc (± 0,2 kg/m3) ±0,1% |
| Faixa de temperatura média | -50℃~+150℃ |
| Pressão no trabalho | 4mpa |
| Faixa de viscosidade do fluido | 0-600 cP |
| Coeficiente de temperatura | ＜ 0,1 kg/m3/℃(±0,5%) Após correção |
| Efeito de estresse | Insignificante |
| Sensor de temperatura embutido | Sensor digital |
| Material molhado | 316L,2205 Aço inoxidável,哈C,liga de titânio |
| Revestimento do corpo do garfo | Padrão PTFE ou PFA |
| Fonte de energia | 24 VCC, ≥ 50 mA |
| Saída de sinal analógico | 4-20 mA, 0-1000 Hz, RS485 Modbus RTU |
| Precisão de saída (20 ℃) | ±0,1% da leitura ou ± 0,05% FS |
| Repetibilidade de saída (-40~+85℃) | ± 0,05% FS |
| Conexão do processo | DIN 50 PN16 DIN 50 PN40 |
| Sanitários IDF e RJT | |
| Nível de proteção | IP67 |
| Concha | Liga de alumínio |
Medidor de densidade de ressonância do diapasão NYDE Operativo Princípio

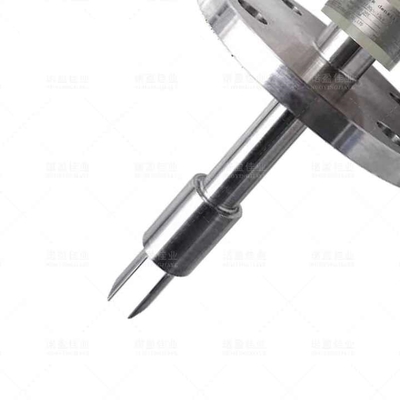

O sensor funciona com base no princípio da vibração do componente, e o componente é a parte do diapasão imersa no líquido medido.A parte do garfo oscilante induz vibração através de um dispositivo piezoelétrico interno fixado na extremidade inferior do corpo do garfo.A frequência de oscilação é detectada por um dispositivo piezoelétrico secundário fixado na outra extremidade do corpo do garfo e, em seguida, o sinal é amplificado pelo circuito na parte superior.A densidade do líquido está intimamente relacionada com a frequência de vibração quando o líquido medido flui.Quando a densidade do líquido medido muda, a frequência de vibração quando o líquido flui também muda.Através da seguinte equação, a densidade do líquido medido pode ser calculada com precisão.
D= K0+K1T+K2T2
D= Densidade não calibrada do meio medido (kg/m3)
T= Frequência de vibração (μ s).
K0 , K1 , K2 = constante
No processo de detecção de densidade, o medidor de densidade plug-in NYDE pode compensar automaticamente a influência da temperatura na densidade (D) do meio medido, e a pressão não tem influência significativa na densidade.
Medidor de densidade de ressonância do diapasão NYDE Instalação mecânica
Ao contrário do sensor de densidade do tubo, a parte do garfo do medidor de densidade plug-in não é completamente fechada.
Parede de tubo ou recipiente
O efeito limite da parede no fluido mais o efeito da viscosidade do próprio meio de medição, esses efeitos terão certa influência na calibração de medição do sensor.Para superá-los, para diferentes ambientes, resumimos e definimos o método de instalação e o diâmetro do tubo com antecedência para facilitar a seleção nas mesmas condições.
|
Instalação padrão |
Abertura lateral em T instalação de plug-ins |
Instalação retrátil de abertura lateral em forma de T | |
|
Instrução |
O corpo do garfo entra diretamente no fluido principal |
O corpo do garfo é retraído na lateral da tubulação para evitar o fluido principal e retraído por 25mm |
|
| Quociente de vazão | A taxa de fluxo através do garfo é 0-1 m/s | A vazão do tubo principal é de 1-5 m/s | |
| Faixa de viscosidade | Máx. 600 Cp | Máximo 100cP (até 250cP em casos individuais) | |
| Temperatura | -50-150℃ | -50-150℃ | |
|
Tamanho do tubo principal |
≥ Tubulação horizontal 100mm (4″); ≥ Tubo vertical 150mm (4″); |
≥50mm(2″) |
|
|
Deficiência |
Não aplicável a: Taxa de fluxo instável O diâmetro do tubo principal é inferior a DN100 |
1. | Solução floculante (como polpa, etc.) |
| 2. | Taxa de fluxo instável | ||
| 3. | Soluções com viscosidade cônica | ||
| 4. | O diâmetro do tubo principal é inferior a DN50 | ||
| 5. | Casos em que o efeito da temperatura é significativo | ||
Cálculo da taxa de fluxo
V = Q / (1/4 *π *d2) Exemplo: Vazão 20m3/h, diâmetro do tubo 100mm
V = 20 / 3600 /(1/4 * 3,14 * 0,1 * 0,1) = 0,7 M/s
Local de instalação
Para garantir que o densímetro possa medir com precisão e exibir estabilidade, a vazão do meio medido não deve ser maior que 1m/s, e o diâmetro da tubulação onde o densímetro está instalado deve ser maior ou igual a 159 mm.A localização do densímetro deve ser instalada o mais distante possível da bomba, e a distância deve ser preferencialmente maior que 5m;Quando a vazão for superior a 1 m/s, use a instalação de diâmetro expandido.Quando a vazão aumenta em 1 m, o diâmetro do tubo do medidor de densidade é aumentado em 1,5 vezes.Deve haver uma seção de tubo reto ≥ 600 mm antes do instrumento e uma seção de tubo reto ≥ 300 mm atrás do instrumento.O fluido está em um estado laminar ao fluir através do corpo do garfo,
Como mostrado na figura: instalação horizontal de tubulação horizontal
Tubo vertical redutor concêntrico Insira diretamente no fluido
Tubo horizontal redutor concêntrico Vista superior do tubo horizontal
