Detalhes do produto:
|
| Escala de medição: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% | Escala da calibração: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% |
|---|---|---|---|
| Precisão: | ± 0,002 g /cc (± 2 kg/m3), ±0.5% | Repetibilidade: | ± 0,001 g /cc (± 0,2 kg/m3) ±0.1% |
| Pressão de funcionamento: | 0~4Mpa | Temperatura de funcionamento: | -40~130℃, - 50~150℃ |
| Fonte de alimentação: | 24VDC, ≥50 miliampère | Saída do sinal: | 4-20 miliampère, 0-1000Hz, RS485 Modbus RTU |
| Realçar: | PN40 FDM Fork Density Meter,FDM Fork Density Meter 24VDC,24VDC Transmissor de densidade de pasta |
||

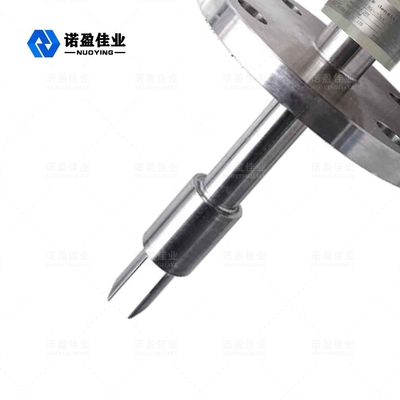

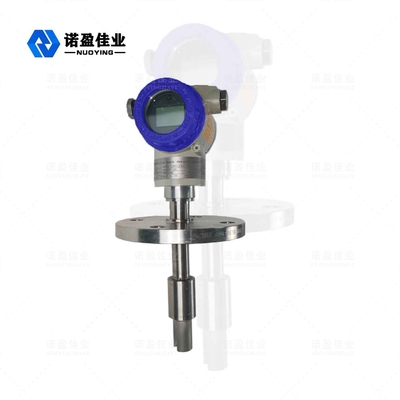

Medidor de densidade de ressonância do diapasão NYDE
O NYDEO medidor de densidade plug-in adota a instalação plug-in e é amplamente utilizado em tubulações.A densidade do meio em tanques abertos e tanques fechados é determinada diretamente pela frequência de vibração recebida pelo diapasão do sensor inserido no meio.O sensor de temperatura embutido do sensor fornece compensação de temperatura para ele.
Âmbito de aplicação: O medidor de densidade plug-in pode realizar a detecção de densidade online em tempo real.Pode ser utilizado para controle de processo de produtos com densidade como parâmetro básico ou controle de qualidade com percentual de sólidos ou percentual de concentração como referência.As indústrias típicas incluem a indústria petroquímica, indústria vinícola, indústria alimentícia, indústria farmacêutica e processamento de minerais (como argila, carbonato, silicato, etc.), que são usados especificamente na detecção de interface e mistura de tubulações de vários produtos nas indústrias acima. detecção de densidade, o monitoramento de ponto final do reator e a detecção de interface do separador.
Medidor de densidade de ressonância do diapasão NYDE Técnico Parâmetros
| Faixa de medição | 0 – 2,5 g/cc (0 – 2500 kg/m3), 0~100,0% |
| Faixa de calibração | 0 – 2,5 g/cc (0 – 2500 kg/m3), 0~100,0% |
| precisão de medição | ± 0,002 g/cc (± 2 kg/m3), ±0,5% |
| Repetibilidade | ± 0,001 g/cc (± 0,2 kg/m3) ±0,1% |
| Faixa de temperatura média | -50℃~+150℃ |
| Pressão no trabalho | 4mpa |
| Faixa de viscosidade do fluido | 0-600 cP |
| Coeficiente de temperatura | ＜ 0,1 kg/m3/℃(±0,5%) Após correção |
| Efeito de estresse | Insignificante |
| Sensor de temperatura embutido | Sensor digital |
| Material molhado | 316L,2205 Aço inoxidável,哈C,liga de titânio |
| Revestimento do corpo do garfo | Padrão PTFE ou PFA |
| Fonte de energia | 24 VCC, ≥ 50 mA |
| Saída de sinal analógico | 4-20 mA, 0-1000 Hz, RS485 Modbus RTU |
| Precisão de saída (20 ℃) | ±0,1% da leitura ou ± 0,05% FS |
| Repetibilidade de saída (-40~+85℃) | ± 0,05% FS |
| Conexão do processo | DIN 50 PN16 DIN 50 PN40 |
| Sanitários IDF e RJT | |
| Nível de proteção | IP67 |
| Concha | Liga de alumínio |
Medidor de densidade de ressonância do diapasão NYDE Operativo Princípio
O sensor funciona com base no princípio da vibração do componente, e o componente é a parte do diapasão imersa no líquido medido.A parte do garfo oscilante induz vibração através de um dispositivo piezoelétrico interno fixado na extremidade inferior do corpo do garfo.A frequência de oscilação é detectada por um dispositivo piezoelétrico secundário fixado na outra extremidade do corpo do garfo e, em seguida, o sinal é amplificado pelo circuito na parte superior.A densidade do líquido está intimamente relacionada com a frequência de vibração quando o líquido medido flui.Quando a densidade do líquido medido muda, a frequência de vibração quando o líquido flui também muda.Através da seguinte equação, a densidade do líquido medido pode ser calculada com precisão.
D= K0+K1T+K2T2
D= Densidade não calibrada do meio medido (kg/m3)
T= Frequência de vibração (μ s).
K0 , K1 , K2 = constante
No processo de detecção de densidade, o medidor de densidade plug-in NYDE pode compensar automaticamente a influência da temperatura na densidade (D) do meio medido, e a pressão não tem influência significativa na densidade.
Medidor de densidade de ressonância do diapasão NYDE Características de design
◎ Adequado para medição de tanques, tubulações, vazão ou densidade média estática.Adequado para medir alta temperatura, baixa temperatura, contendo impurezas e meio de alta viscosidade.
◎ Dispositivo de conversão eletrônica baseado em microprocessador, processamento de sinal integrado, funções de cálculo e diagnóstico.
◎ A medição online contínua da densidade e temperatura do líquido, alta precisão, mais segura e confiável, pode ser usada diretamente para controle do processo de produção.
◎ Pode se comunicar diretamente com o PC através da interface RS485.Os usuários podem configurar nós diretamente, diagnosticar falhas e registrar dados online.
◎ A densidade básica, porcentagem de concentração, porcentagem de massa, porcentagem de volume e outros parâmetros podem ser calculados durante a medição de densidade e temperatura.
Excelente estrutura de proteção contra sobrepressão, estabilidade de temperatura superior, vedação de soldagem completa, design sólido e confiável.
◎ Fácil de instalar e usar, insira o líquido para exibir a leitura.
◎ Fácil manutenção, sem limpeza regular.
◎ Calibração sem fonte de referência padrão, sem calibração de laboratório, sem interrupção do processo.
◎ O tipo intrinsecamente seguro pode ser usado em locais perigosos e o tipo sanitário pode ser instalado em locais de produção de alimentos.
