| Nome da marca: | Nuoying JIAYE |
| Número do modelo: | NYRD806 |
| MOQ: | 1 grupo |
| preço: | 130USD - 9000USD |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 1000 unidades um o mês |
Material do transmissor de nível de radar 26GHz NYRD-806 316L alto padrão

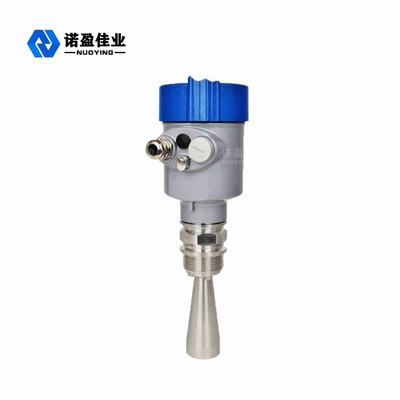

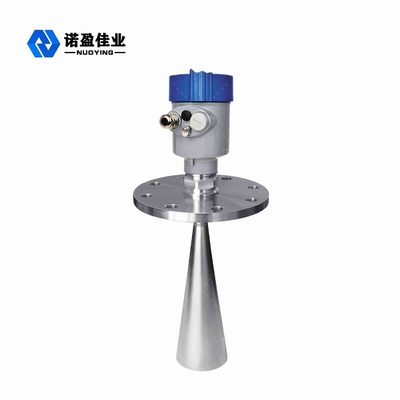

Transmissor de nível de radar NYRD-806 de 26 GHz
Transmissor de nível de radarCaracterísticas do projeto
Transmissor de nível de radarParâmetros técnicos
| Inscrição | Temperatura, pressão e líquido levemente corrosivo |
| Faixa de medição | 30m |
| Material da antena | 316L |
| Precisão | ± 3 mm |
| Temperatura média | 40C—250℃ |
| Pressão do processo | 0,1 〜4.OMPa |
| Fonte de energia | 24VDC (duas linhas, quatro linhas) |
| Conexão do processo | Suporte, Flange |
| Grau de proteção | IP67 |
| Alcance de frequência | 26 GHz |
| Grau à prova de explosão |
| Número do ator | Temperatura do processo |
| NYRD | 1 -40 〜+100°C |
| Modelo do produto | 2 -40 〜+130°C |
| 805 alcance 10m | 3 -40 〜+250°C |
| 806 alcance 30m | 4 -40 〜+400°C |
| 807 alcance20m | Y Tipo personalizado especial |
| 808 alcance 70m | Pressão do processo |
| 809 alcance 35m | 1 -0,1 〜+0,3MPa |
| 810 alcance 80m | 2 -0,1 〜+2,0MPa |
| -86 alcance20m | 3 -0,1~+4,0MPa |
| -87 alcance35m | Y Tipo personalizado especial |
| -Alcance SL30m,80m | Vedação |
| -Alcance PB40m | Y Viton |
| - Alcance SD40m | K Kalrez |
| -TJ alcance 40m | Y Tipo personalizado especial |
| Antena/Tamanho/Material | Material da casca/Proteção |
| A Antena Batter / chifre selado / PTFE | A Alumínio/IP67 |
| B Antena de trompete / 46mm / 316L | D Alumínio (câmara dupla) /IP67 S SS 304/IP68 |
| C Antena de trompete / 76mm / 316L | Y Tipo personalizado especial |
| D Antena de trombeta / 96mm / 316L | Grau à prova de explosão |
| E Antena de trombeta 121mm/316L | Padrão P |
| F Antena de Inclinação / 242mm 316L | L Exia IICT6 |
| P Antena plana / PTFE | G Exd[ia] IICT6 |
| Antena de Gota S / PTFE | Y Tipo personalizado especial |
| R Antena de haste / chifre selado / PFA | Interface Elétrica |
| Y Tipo personalizado especial | M M20X1.5 |
| Controle do processo | N 1/2〃NPT |
| A Conexão de rosca: G1%A | Y Tipo personalizado especial |
| B Conexão do flange: DN50 | Tela |
| C Conexão do flange: DN80 | Um cinto |
| D Conexão do flange: DN100 | X Sem |
| E Conexão do flange: DN 150 | Tocou (Unidade: cm) |
| F Conexão de flange universal | x |
| G Instalação de fixação | |
| H Instalação do Stent | |
| Y Tipo personalizado especial | |
| Potência de saída/fornecimento | |
| 2 4~20mA/24VDC dois fios | |
| 3 4~20mA/24VDC/Hart dois fios | |
| 4 4〜20mA/220VAC/Hart quatro fios | |
| 5 RS485/Modbus |
Nota: personalizado sob demanda
Transmissor de nível de radarPrincípio de funcionamento
A antena de nível de radar emite um pulso de micro-ondas estreito e o transmite através da antena.Depois que o pulso toca a superfície do meio que está sendo medido, ele é refletido de volta e aceito pelo sistema de antena novamente, transmitindo o sinal para a parte do circuito eletrônico automaticamente convertido em um sinal de posição do objeto (porque a velocidade de propagação do pulso é extremamente rápida, o o tempo que leva para as ondas eletromagnéticas atingirem o alvo e refletirem de volta para o receptor é quase instantâneo.) Superfície da base de medição: Parte inferior da rosca ou tampa do flange
Nota: Use o tempo do objeto de radar para garantir que o nível mais alto não possa entrar na área cega de medição (área D na figura)
Transmissor de nível de radarIntrodução do produto
O sensor da série NYR D80X do medidor de nível de radar é um instrumento de medição de nível de radar de alta frequência de 26 Hz com uma distância máxima de medição de 80 metros.A antena é otimizada ainda mais e o novo microprocessador rápido pode executar processamento de análise de sinal de taxa mais alta para que o instrumento possa ser usado em algumas condições de medição complexas, como chaleira de reação, armazenamento sólido.
