Detalhes do produto:
|
Aplicação: | apropriado para a maioria de líquidos, incluir revestido, inflável e pasta. | Material: | 304,316L (opcional) |
---|---|---|---|
Comprimento da forquilha: | 44mm, 100mm, (opcionais) | Fonte de alimentação: | 4VDC, 220VAC |
Temperatura de trabalho: | forquilha -40 - °C +130 | Esforço do processo: | < 2=""> |
Conexão do processo: | linha, flange (opcional) | Nível de proteção: | IP67 |
Realçar: | Sensor de nível de garfo de ajuste 316L,sensor de nível de garfo de ajuste 220VAC,interruptor de nível de sonda vibratória de 220VAC |

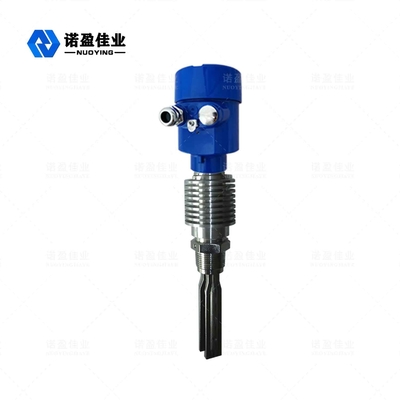

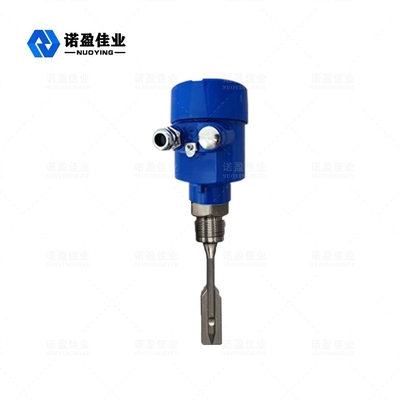

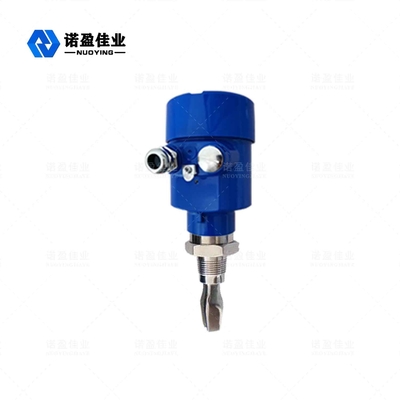

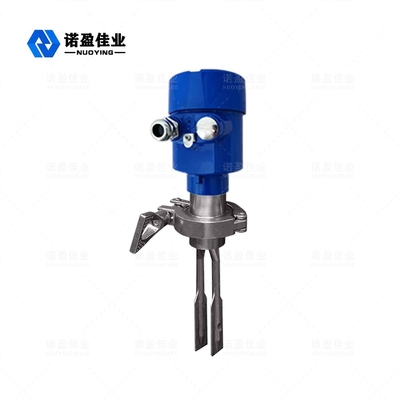

Diapasão NYYCUK Nível Controlador de nível de comutação
Operativo Princípio
O interruptor de nível do diapasão NYYCUK é um novo tipo de interruptor de nível.Ele é projetado e fabricado usando o princípio da vibração do diapasão.É uma base de haste de indução na qual o diapasão é aberto e fechado, que aciona o diapasão através do chip piezoelétrico e recebe o sinal de vibração por outro chip piezoelétrico, que circula o sinal de vibração e ressoa com a haste de indução.Quando o material está em contato com a haste de indução, o sinal de vibração torna-se menor e o circuito de controle emite o sinal de conexão elétrica até que a ressonância seja interrompida.Devido ao princípio natural de que a sensibilidade da haste indutiva diminui da extremidade dianteira para o banco traseiro, quando o material no tanque se acumula com o cano, ele toca o fundo da haste indutiva Não há sinal de erro quando o assento está na parte traseira ou durante a descarga.Em suma, o diapasão produz vibração mecânica sob a excitação do cristal piezoelétrico, que possui uma certa frequência e amplitude.Quando o diapasão está imerso em líquido ou sólido, a frequência de vibração e a amplitude do diapasão mudam.Esta mudança de frequência é detectada pelo subcircuito eletrônico e emite uma quantidade de chaveamento.
Parâmetro técnico
Formulários | adequado para a maioria dos líquidos, incluindo revestidos, infláveis e slurry Material do garfo: 304.316L (opcional) |
Comprimento do garfo | 44mm,100mm (personalizável conforme necessário) |
Fonte de energia | 24 VCC, 220 VCA |
Temperatura de trabalho | garfo -40 〜+130 °C, instrumentação -40 〜+80 °C |
Densidade dielétrica | N 0,7 g/cm3 (líquido), >0,1 g/cm3 (sólido) |
Estresse do processo | < 2,0 MPa |
Conexão do processo | rosca, flange (opcional) |
Nível de proteção | IP67 |
Classe de explosão | Exd IIBT4 (opcional) |
Saída de sinal | Saída de relé SPDT |
Características de design
◎ Adequado para medir pó sólido de densidade média ou partículas que podem fluir livremente.Também aplicável a quase todos os meios líquidos, esta série de interruptores de nível de garfo oscilante pode ser medido em uma variedade de níveis, com interruptores de limite de segurança de falha alta/baixa, proteção de operação contra transbordamento ou vazio, controle de bomba, tubos de exibição com/sem fluxo, etc. .
◎Livre da influência de espuma, correntes parasitas e gás, é adequado para o alarme de ponto fixo ou controle de todos os tipos de nível de material sólido e nível de líquido em vários recipientes.Vários modelos podem ser usados em diferentes situações.Longa vida útil, desempenho estável, seguro e confiável
◎Forte adaptabilidade - o material medido tem diferentes parâmetros elétricos e a densidade não tem efeito na medição.Incrustação, agitação, turbulência, bolhas, vibração, viscosidade média, alta temperatura, alta pressão e outras condições adversas não afetam a detecção.
◎Nenhum ajuste é necessário: não é afetado pela constante dielétrica e densidade, portanto, nenhum ajuste de campo é necessário para qualquer líquido medido.
◎Livre de manutenção: o processo de detecção do interruptor do diapasão é completado por circuito eletrônico, sem partes móveis, uma vez instalado e colocado em operação, não é necessário ajuste de ponto.
