Detalhes do produto:
|
| Escala de medição: | 20m, 40m | Aplicação: | Medida do líquido e de poeira |
|---|---|---|---|
| Material: | 304 e PTFE | Conexão do processo: | Parafuse a linha, flange (opcional), flangeada |
| Categoria da proteção: | Instrumento IP67 da exposição, IP67 | Temperatura de funcionamento: | -40~260℃ |
| Saída do sinal: | 4-20mA, 4-20mA/HART, RS485 | Pressão do processo: | Pressão atmosférica, - 0.1-4MPa, -1~40BAR |
| Realçar: | a C.A. 220V guiou transmissores nivelados da micro-ondas,Transmissores nivelados guiados espuma da micro-ondas da névoa,radar da onda guiada da C.A. 220V |
||

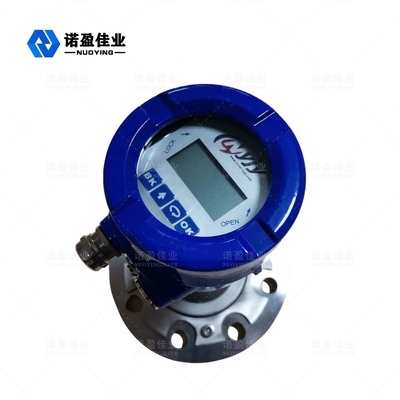

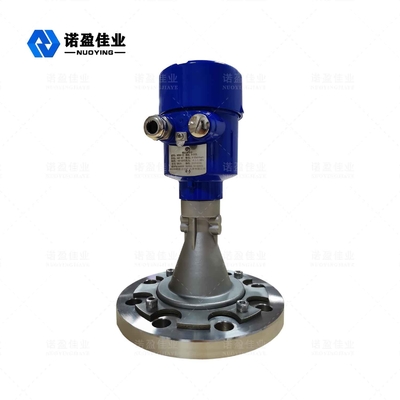

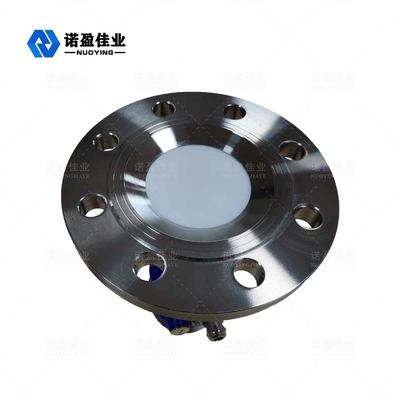

26GHz NYRD-PB-D Plano Radar Nível Metro
O medidor de nível de radar de tela plana é um instrumento de medição de nível de radar de alta frequência de 26 GHz com uma distância máxima de medição de 40 metros.A antena é otimizada ainda mais, e o novo microprocessador rápido pode realizar análise e processamento de sinal de alta velocidade, para que o instrumento possa ser usado em algumas ocasiões complexas, como vapor, espuma, poeira, cristalização, condensação, etc.
Radar Nível MetroParâmetro técnico
| Modelo | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
| Aplicação típica | Vapor, névoa, espuma, forte corrosão, cristalização, condensação, adesão, etc. | ||||
| Frequência de transmissão | 26 GHz | ||||
| Amostragem de eco | 100 vezes/s | ||||
| Material da antena | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
| Variedade | 40m | ||||
| Precisão | 0,05%～0,1%FS | ||||
| Fonte de alimentação | 24 VCC (dois fios, quatro fios), 220 V CA | ||||
| Poder | 3W | ||||
| Saída de sinal | 4...20mA/HART/RS485/Modbus... | ||||
| Temperatura do processo | -40～+130℃ | -40～+130℃ | -40～+260℃ | -40～+130℃ | -40～+130℃ |
| Pressão do processo | -0,1~2,0MPa | ||||
| Conexão do processo | Suporte, flange (opcional) | ||||
| Interface Elétrica | M20×1.5, ½" NPT | ||||
| Aula de proteção | IP 67 | ||||
| Grau à prova de explosão | ExiaⅡCT6 Ga, ExdⅡCT6 Gb | ||||
※ Observação:Produtospode serpersonalizado de acordo comaorequisitos específicosdoComercial!
Radar Nível MetroOperativo Princípio
A antena de nível de radar emite pulsos de microondas estreitos, que são transmitidos para baixo através da antena.Depois que o pulso toca a superfície do meio medido, ele é refletido de volta e recebido pelo sistema de antena novamente, e o sinal é transmitido para a parte do circuito eletrônico e convertido automaticamente em um sinal de nível (porque a velocidade de propagação do pulso é extremamente rápida, a onda eletromagnética atinge o alvo e é refletida de volta ao receptor. O tempo gasto é quase instantâneo).
Como mostra a imagem:
UMA.Ajuste de alcance, ajuste baixo (4mA)B.Ajuste alto (20mA)C.Faixa de zona cega
Superfície de referência para medição: A superfície inferior da rosca ou a superfície de vedação do flange.
Observação: Ao usar a temporização do nível do radar, certifique-se de que o nível de material mais alto não possa entrar na área cega de medição (área mostrada por C na figura).
Radar Nível MetroCaracterísticas de design
◎ A antena é pequena em tamanho, fácil de instalar;radar sem contato, sem desgaste e sem poluição.
◎ Não afetado por corrosão, espuma, vapor d'água, mudanças de temperatura e pressão.
◎ O ângulo do feixe é pequeno e a energia é concentrada, o que aumenta a capacidade de eco e ajuda a evitar interferências.
◎ A área cega de medição é menor e também pode obter bons resultados para medição de tanques pequenos.
◎ Alta relação sinal-ruído para melhor desempenho mesmo sob condições flutuantes.
